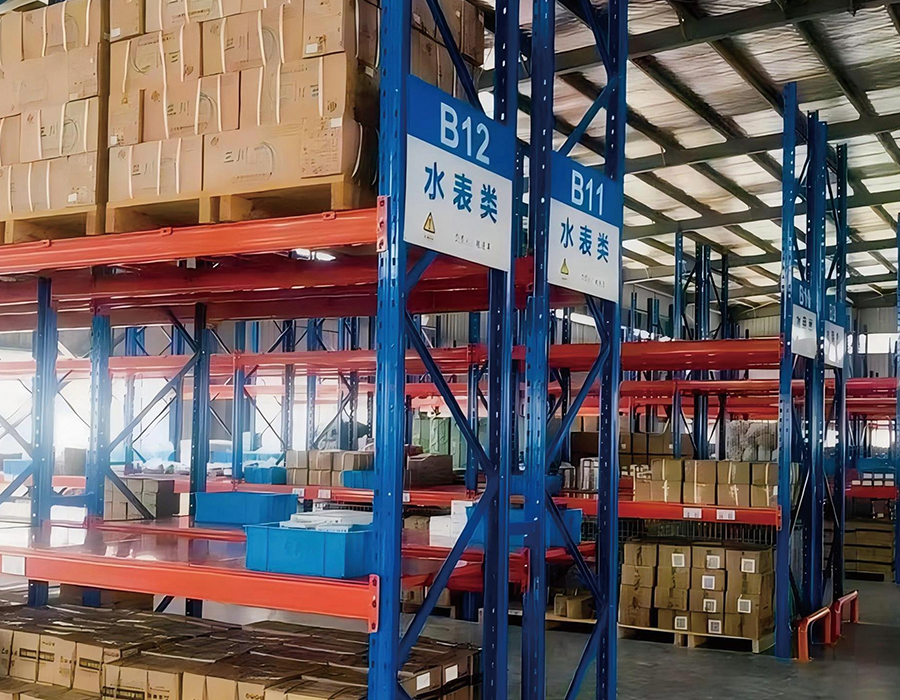

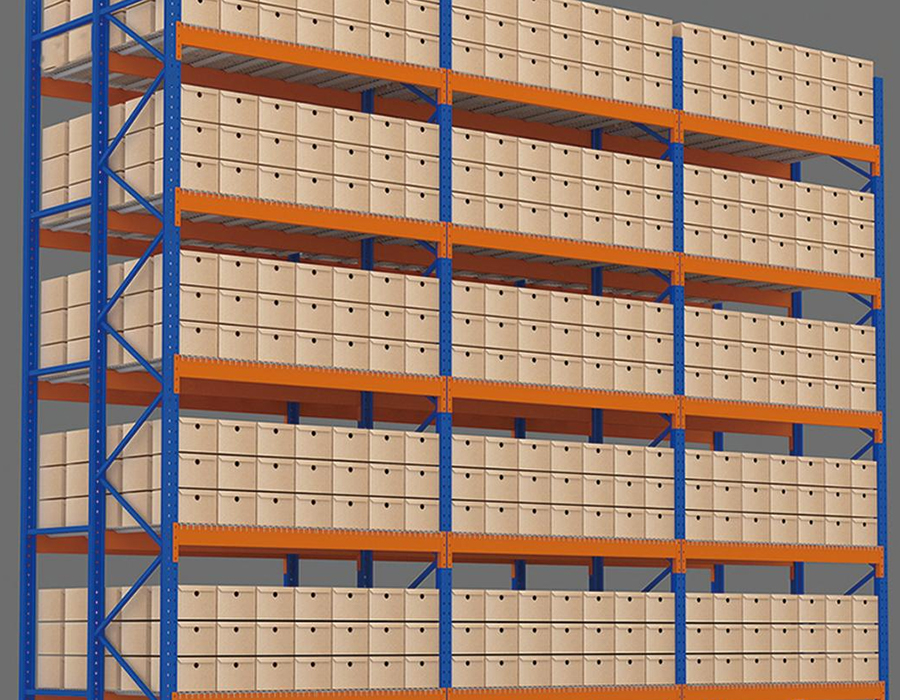

Paano Tinutukoy ng Upright Frame Gauge at Hugis ng Profile ang Mga Real-World Load Rating

Ang load rating na naka-print sa isang heavy duty industrial pallet rack specification sheet ay hindi isang fixed material property — ito ay isang kinakalkula na halaga na nagmula sa interaksyon sa pagitan ng steel grade, section thickness (gauge), profile geometry, at unbraced column height. Ang dalawang rack na may magkaparehong grado ng bakal at nakasaad na kapasidad ay maaaring kumilos nang ibang-iba sa ilalim ng pagkarga kung magkaiba ang kanilang mga patayong profile. Napakahalaga ng pagkakaibang ito kapag sinusuri ang mga quote ng supplier na naglilista lamang ng numero ng kapasidad nang hindi tinukoy ang cross-section.

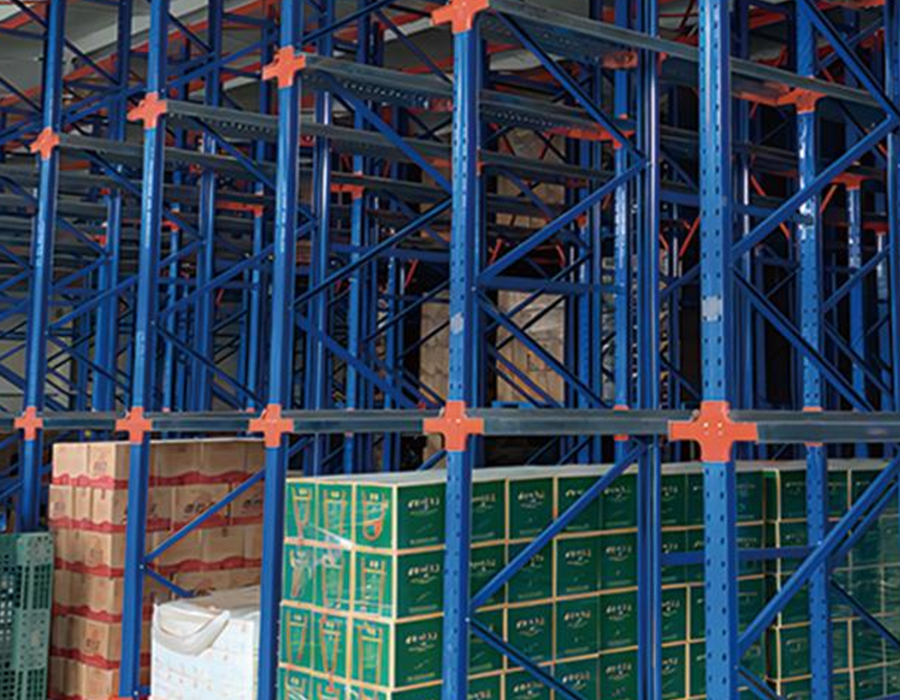

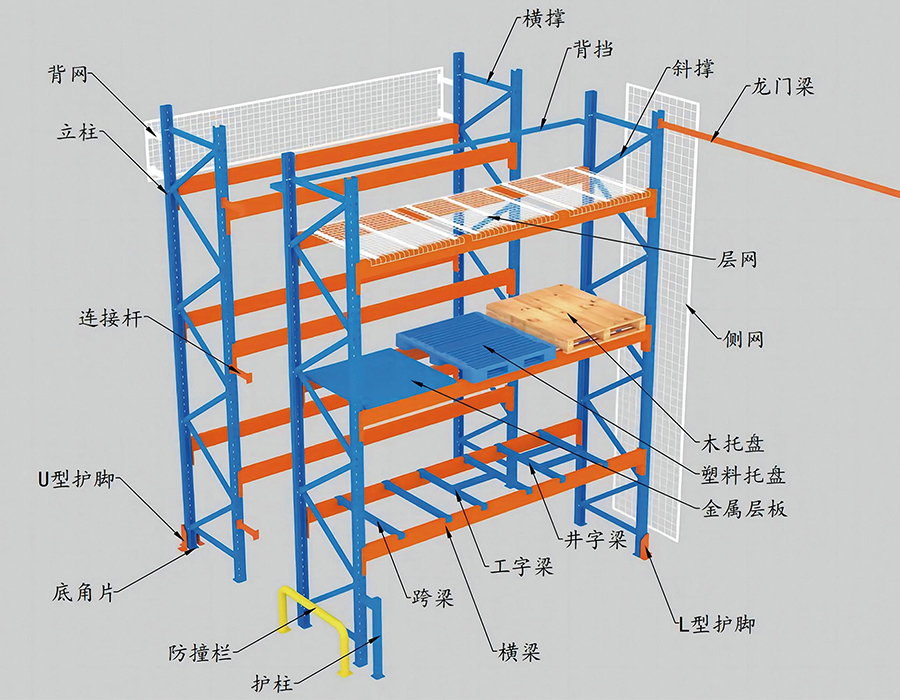

I-column ang mga tuwid na profile sa heavy duty pallet racking system s ay karaniwang roll-form sa bukas o semi-closed na mga seksyon - ang pinaka-karaniwan ay C-channel, I-section, at ang patak ng luha o box-column na mga profile na ginagamit sa mga high-bay na application. Ang mga bukas na C-channel ay matipid at simple sa paggawa ngunit may mas mababang radius ng gyration tungkol sa mahinang axis, na ginagawa itong mas madaling kapitan sa lateral buckling sa ilalim ng axial compression habang tumataas ang taas. Ang mga saradong o semi-closed na mga column ng kahon ay namamahagi pa ng materyal mula sa neutral na axis sa magkabilang direksyon, na makabuluhang nagpapabuti ng resistensya sa buckling — kaya naman halos lahat ng racking sa itaas ng 10 metro ay gumagamit ng box o heavy-walled closed profiles.

Ang pagbabawas ng gauge ay isang karaniwang paraan ng pagbabawas ng gastos na mahirap matukoy nang walang pagsukat. Ang isang nominal na 2.0mm patayo na ginawa sa 1.7mm na aktwal na kapal ay nawawalan ng humigit-kumulang 15% ng cross-sectional area nito at isang hindi proporsyonal na mas malaking bahagi ng moment of inertia nito. Ang praktikal na kahihinatnan ay isang rack na nakakatugon sa nakasaad na kapasidad ng pagkarga sa ilalim ng mainam na mga kondisyon ng pagsubok sa laboratoryo ngunit nabawasan ang mga margin ng kaligtasan sa ilalim ng totoong-world na sira-sirang pag-load, epekto, o mga dynamic na puwersa mula sa mga operasyon ng forklift. Dapat tukuyin ng mga mamimili ang mga minimum na pagpapaubaya sa gauge sa mga kontrata sa pagkuha at humiling ng mga sertipiko ng materyal kasama ng mga ulat ng dimensional na inspeksyon.

Ang Engineering Logic sa Likod ng Beam Deflection Limits sa Mabigat na Tungkulin na Aplikasyon

Ang pagpapalihis ng sinag sa load pallet racking ay hindi lamang isang aesthetic na alalahanin — ito ay isang structural signal na may direktang implikasyon para sa muling pamamahagi ng load at integridad ng connector. Ang mga pamantayan sa industriya, kabilang ang FEM 10.2.02 racking code at GB/T 25820 ng China, ay tumutukoy na ang pahalang na beam deflection sa ilalim ng full rated load ay hindi dapat lumampas sa span/200 bilang limitasyon sa kakayahang magamit. Para sa karaniwang 2,700mm beam span, katumbas ito ng maximum na mid-span deflection na 13.5mm. Ang paglampas sa limitasyong ito ay hindi ginagarantiyahan ang agarang pagkabigo, ngunit ito ay nagpapahiwatig na ang sinag ay gumagana sa gilid ng sobre ng disenyo nito.

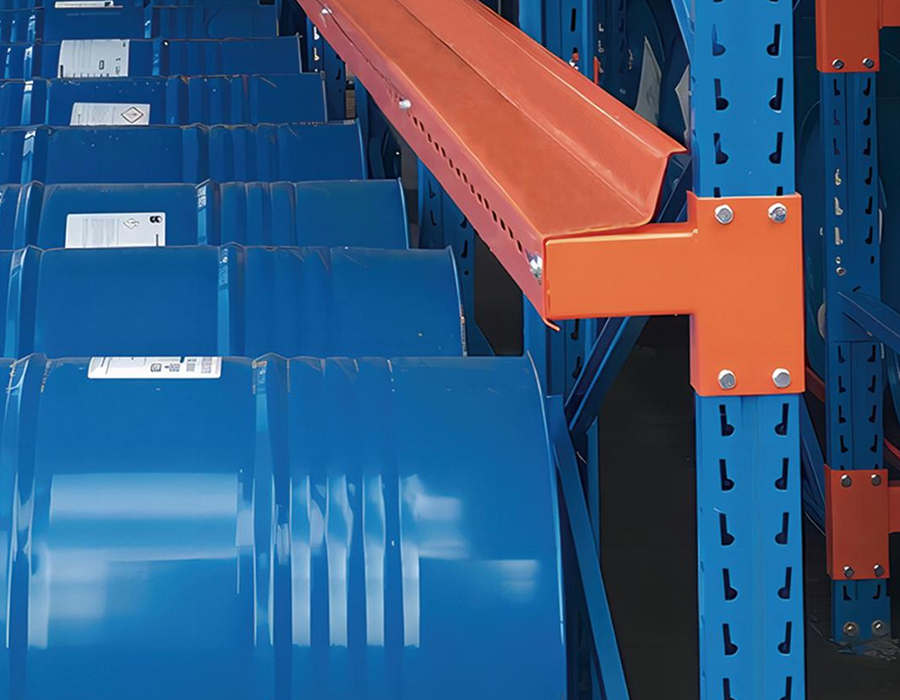

Ang nangyayari sa istruktura kapag ang mga beam ay labis na lumilihis ay kadalasang hindi nauunawaan. Ang pangunahing panganib ay hindi beam fracture — ito ay ang progresibong pagluwag ng beam-to-upright connector sa ilalim ng paulit-ulit na paglo-load at pagbaba ng karga. Karamihan sa mga heavy duty na pallet racking system ay gumagamit ng hook-in safety locking connector kung saan ang beam tab ay naglalagay ng punched slot sa patayong column. Kapag ang mga beam ay lumilihis at paulit-ulit na bumabawi sa ilalim ng dynamic na paglalagay ng papag, ang connector ay nakakaranas ng micro-movement sa engagement point. Sa paglipas ng panahon, pinapatigas ng gawaing ito ang bakal sa dulo ng kawit, na sa huli ay nagdudulot ng pag-crack ng tab o deformation ng slot na nagpapababa ng resistensya ng pull-out ng connector na mas mababa sa rate na halaga nito.

Ang diskarte sa pagwawasto ay hindi palaging upang taasan ang lalim ng beam. Minsan ang mas mahusay na solusyon ay upang bawasan ang bay width — paghakbang mula sa 2,700mm hanggang 2,400mm span ay kapansin-pansing binabawasan ang maximum na baluktot na sandali at pagpapalihis nang hindi tumataas ang timbang ng bakal nang proporsyonal. Ang aming mabigat na tungkulin na pang-industriyang pallet rack ay dinisenyo na may mga span-to-depth ratio na na-verify laban sa aktwal na mga kalkulasyon ng deflection, hindi lamang mga static na load table, na tinitiyak na ang pangmatagalang integridad ng connector ay pinananatili sa buong buhay ng serbisyo ng system.

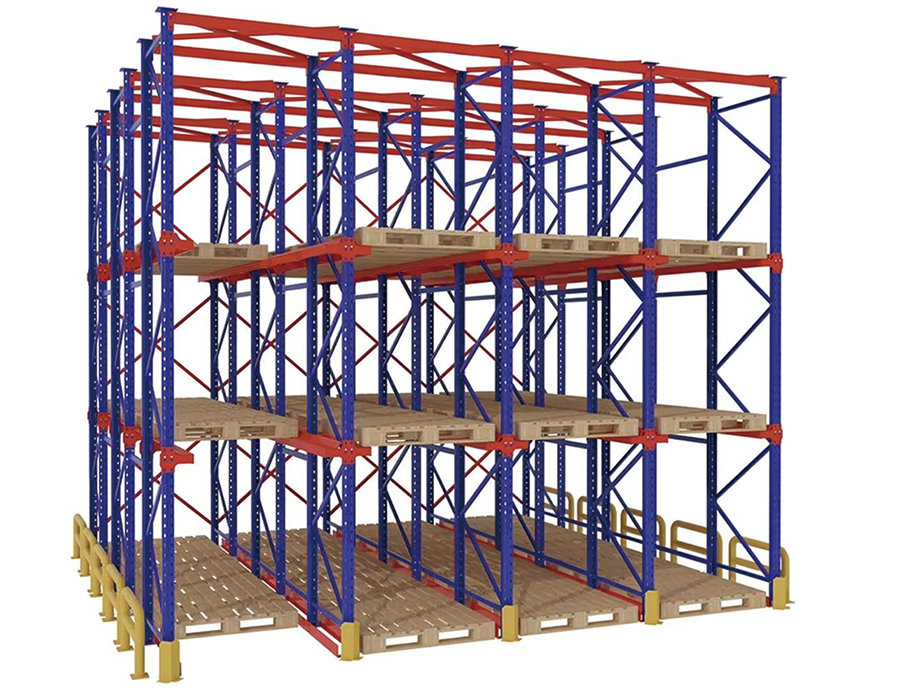

Pallet Overhang at Epekto Nito sa Pamamahagi ng Beam Load

Ipinapalagay ng mga karaniwang kalkulasyon ng pallet racking load na ang mga pallet load ay nakasentro sa mga beam na ang papag ay ganap na sinusuportahan sa pagitan ng dalawang beam rails. Sa pagsasagawa, ang mga pallet ay madalas na naka-overhang sa mukha ng beam, nakaupo nang walang simetriko sa pagitan ng mga riles, o inilalagay sa kanilang mga stringer na tumatakbo parallel sa beam sa halip na patayo. Ang bawat isa sa mga paglihis na ito ay nagpapakilala ng mga eccentricity ng pag-load na hindi isinasaalang-alang ng mga karaniwang talahanayan ng kapasidad, ngunit regular itong nangyayari sa mga warehouse na may mataas na throughput.

Kapag ang isang papag ay nag-overhang sa harap ng beam face ng 100–150mm — karaniwan sa mga GMA pallets sa mas makitid na bay width — ang epektibong load point ay lumilipat pasulong ng patayong frame plane. Ito ay nagpapakilala ng isang tipping moment sa front beam na dapat labanan ng connector bilang karagdagan sa vertical shear load nito. Ang pinagsamang demand ay maaaring lumampas sa na-rate na pull-out resistance ng connector sa mga load na mas mababa sa nakasaad na pallet capacity ng beam. Ang parehong epekto ay nangyayari kapag ang mga pallet ay inilalagay na may mga stringer na parallel sa mga beam, na lumilikha ng dalawang concentrated line load sa halip na ibinahagi ang surface contact sa buong pallet base.

Ang isang praktikal na pagpapagaan na ginagamit sa mga heavy duty na pallet racking system na humahawak sa mga hindi regular na pallet ay ang pag-install ng mga pallet support bar — mga cross-member na nakalagay patayo sa mga beam sa gitna ng bay. Ang mga bar na ito ay nagbibigay ng ikatlong contact point para sa mga pallet, na ginagawang distributed loading ang point loading at binabawasan ang beam deflection ng hanggang 40% para sa parehong bigat ng pallet. Pinipigilan din nila ang pagbagsak ng mga pallet sa pagitan ng mga beam kung sakaling mabigo ang beam connector, na nagdaragdag ng makabuluhang pangalawang function ng kaligtasan.

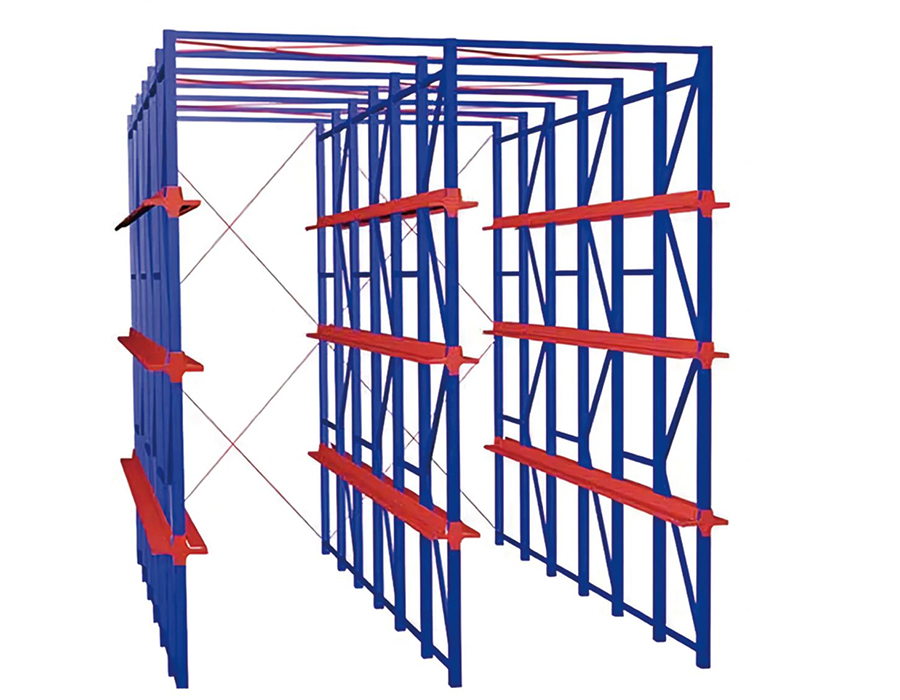

Paghahambing ng mga Upright Frame Width: Kapag Ang Mas Malalim na Frame ay Sulit sa Gastos

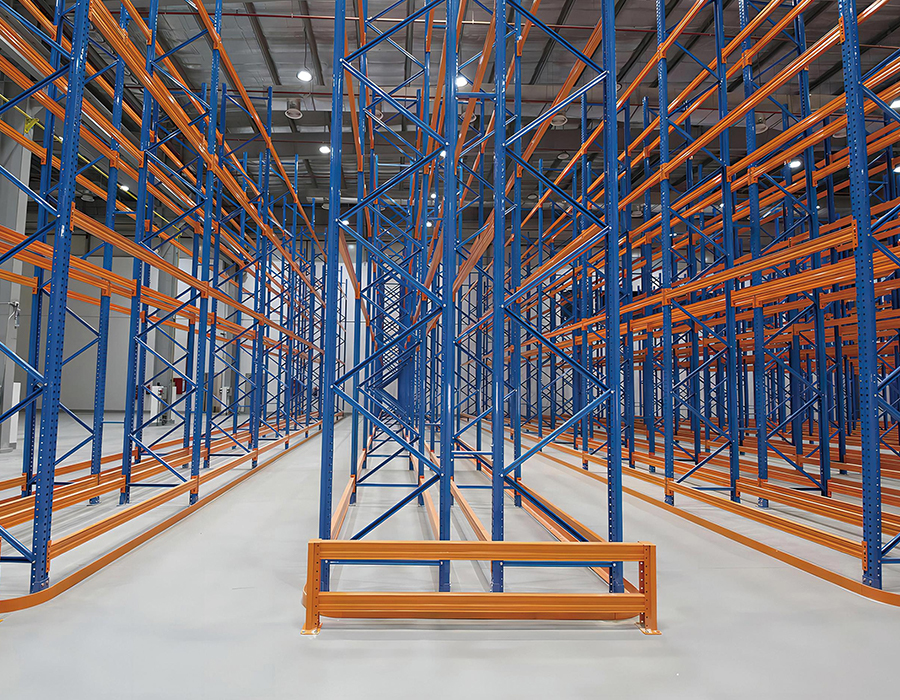

Patayong lalim ng frame — ang sukat na sinusukat sa harap-sa-likod sa pagitan ng dalawang patayong column na bumubuo ng isang frame — ay madalas na tinutukoy sa minimum na kinakailangan upang suportahan ang ipinahayag na load, na para sa karaniwang single-deep selective racking ay karaniwang 800mm o 1,000mm. Gayunpaman, ang lalim ng frame ay may direkta at makabuluhang epekto sa katatagan ng sistema ng racking laban sa mga puwersang bumabaligtad, at ang pagpili ng pinakamababang lalim sa lahat ng mga aplikasyon ay isang maling ekonomiya sa mga kapaligirang may malaking tungkulin.

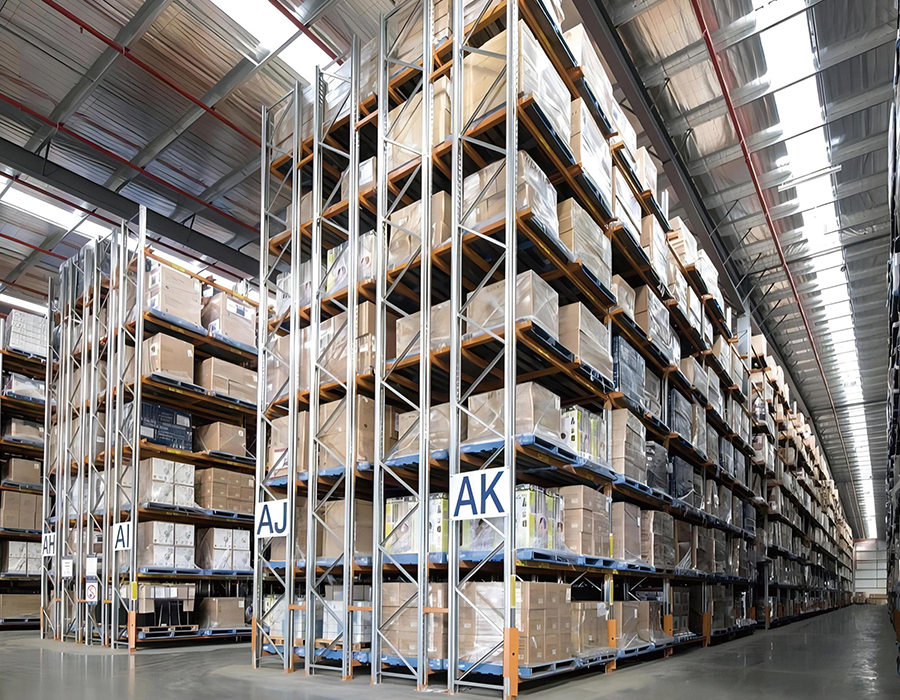

Sa high-bay heavy duty pallet racking system na higit sa 10 metro, ang slenderness ratio ng patayo - ang taas nito na hinati sa pinakamababang radius ng gyration nito - ang nagiging parameter ng disenyo sa halip na ang axial load lamang. Ang mas malalim na mga frame ay likas na itinataguyod ang patayo sa mas mahabang pahalang na distansya mula sa gitnang linya ng column, na nagpapataas sa epektibong radius ng gyration ng frame assembly at nagpapataas ng kritikal na buckling load. Ito ang dahilan kung bakit ang karagdagang gastos sa materyal ng isang 1,000mm o 1,200mm na frame ay karaniwang nabibigyang katwiran sa pamamagitan ng pagbawas sa kinakailangang bigat ng tuwid na seksyon na bahagyang binabawasan ang karagdagang halaga ng mas malawak na mga miyembro ng diagonal bracing.

Detalye ng Anchor Bolt: Bakit Mas Mahalaga ang Pull-Out Strength kaysa sa Shear Strength

Ipinapalagay ng karamihan sa mga tauhan ng warehouse at maging ng maraming team sa pagkuha na ang mga rack anchor bolts ay pangunahing lumalaban sa horizontal shear forces — ang lateral push mula sa mga epekto ng forklift o aktibidad ng seismic. Sa totoo lang, ang namamahala sa kaso ng pagkarga para sa mga base ng rack na anchor sa karamihan ng mga configuration ng pallet racking ng mabigat na tungkulin ay vertical pull-out tension, hindi horizontal shear. Ang pag-unawa dito ay binabaligtad ang lohika kung paano dapat tukuyin at suriin ang mga anchor.

Ang mekanismo ay diretso: kapag ang isang rack frame ay sumailalim sa isang overturning moment — mula man sa isang sira-sirang pallet load, isang forklift impact sa taas, o seismic lateral acceleration — ang baseplate sa tension side ng frame ay umaangat sa halip na mag-slide. Ang anchor bolt sa gilid na iyon ay dapat labanan ang buong lakas ng pagtaas sa pag-igting. Para sa isang 10m-high na heavy duty rack na na-load sa 4,000 kg bawat antas sa limang antas, ang kinakalkula na puwersa ng pagtaas sa tension anchor sa ilalim ng epekto ng disenyo ay maaaring lumampas sa 15–20 kN. Ang mga standard na M12 expansion anchor sa karaniwang kongkreto ay nakakamit ng mga pull-out na kapasidad na 8–12 kN lamang depende sa lalim ng pagkaka-embed at kongkretong grado — mas mababa sa demand.

Ang tamang diskarte sa pagtutukoy ay nagsasangkot ng tatlong na-verify na mga parameter: konkretong compressive strength sa lokasyon ng pag-install (minimum C25 para sa karamihan ng mga heavy duty application), anchor embedment depth (hindi lang bolt length — ang epektibong pagkaka-embed pagkatapos bigyang-daan ang baseplate thickness at anumang leveling grout), at edge distance mula sa pinakamalapit na concrete joint o edge. Ang mga resulta ng pull-out na pagsubok mula sa mga on-site na naka-install na test anchor ay ang pinaka-maaasahang paraan ng pag-verify at dapat na kailanganin sa anumang proyekto kung saan ang kinakalkula na uplift demand ay lumalapit sa higit sa 60% ng catalog pull-out capacity ng anchor.

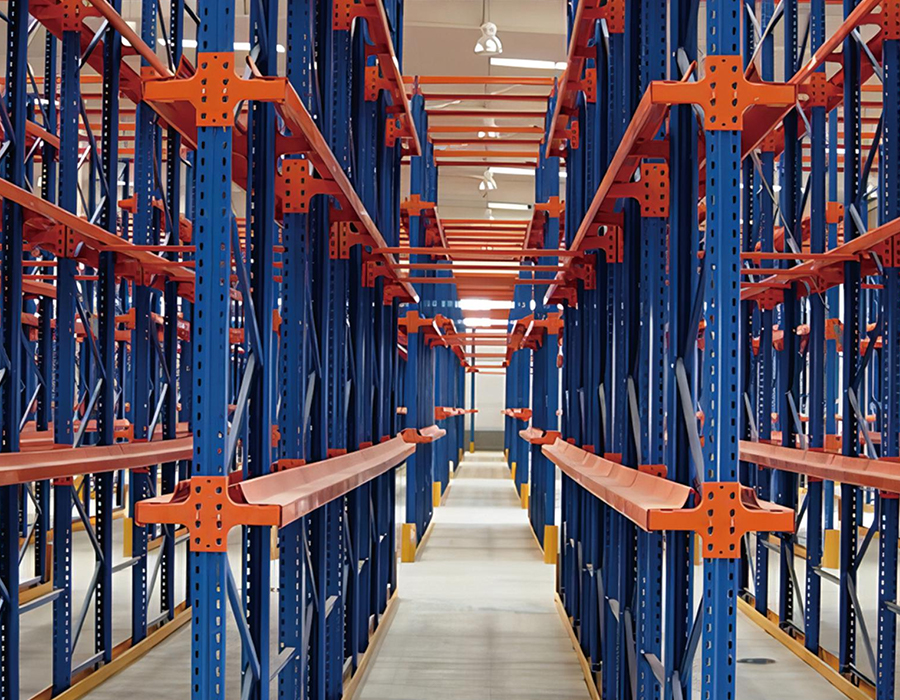

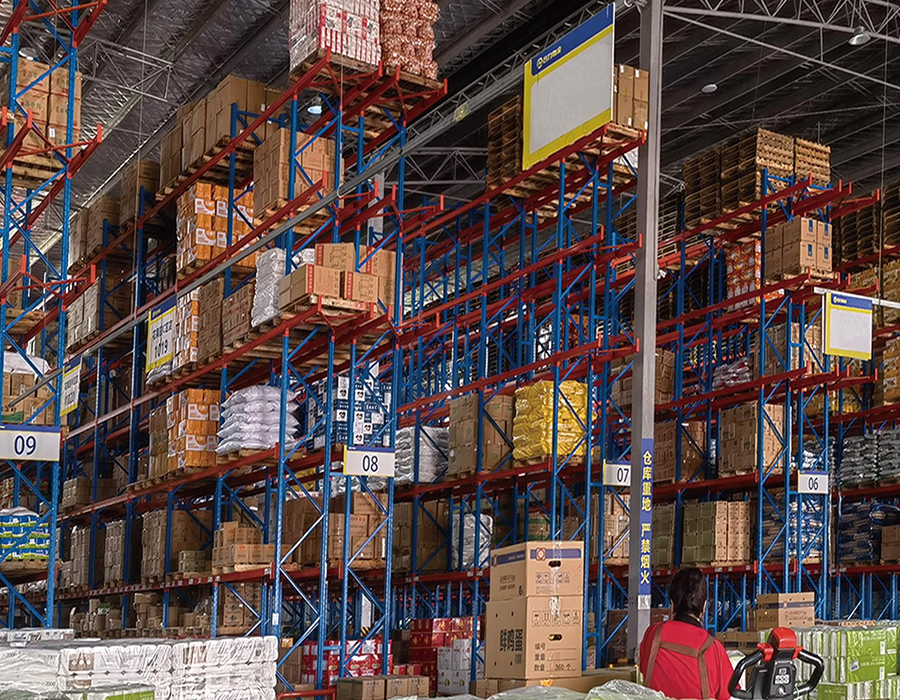

Paano Nakikipag-ugnayan ang Detalye ng Lapad ng Aisle sa Rack Stability at Pagpili ng Forklift

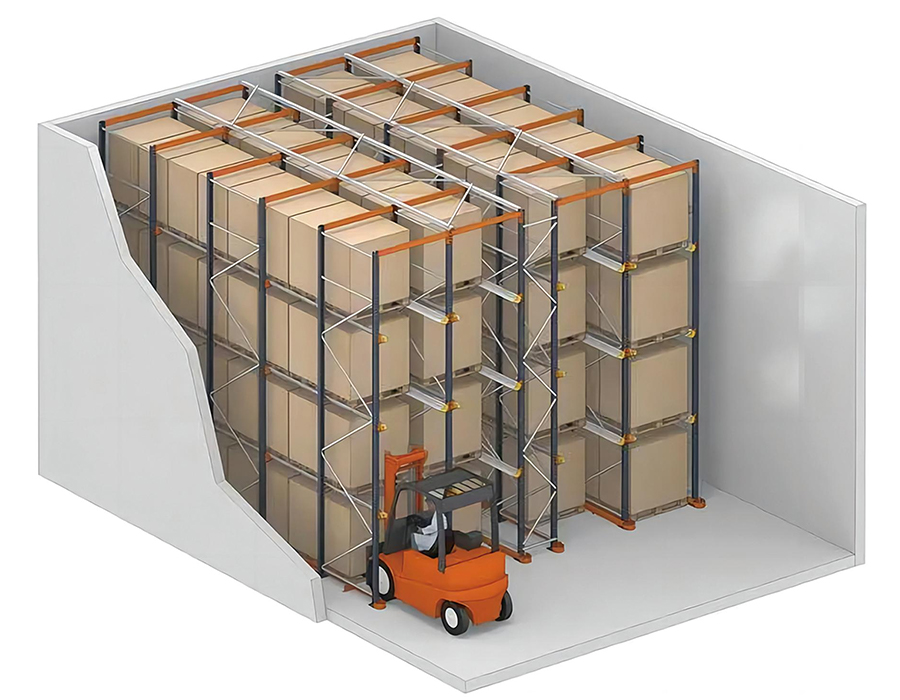

Lapad ng pasilyo sa a mabigat na tungkuling pang-industriyang pallet racking ang layout ay hindi lamang isang desisyon sa pamamahala ng trapiko — ito ay isang system engineering constraint na sabay na tinutukoy ang uri ng forklift, maximum na taas ng rack, throughput rate, at kabuuang density ng imbakan. Ang mga variable na ito ay mahigpit na pinagsama, at ang pag-optimize ng isa nang walang pagmomodelo sa iba ay nagbubunga ng mga suboptimal na resulta na magastos upang itama pagkatapos ng pag-install.

Ang tatlong pangunahing mga kategorya ng pasilyo bawat isa ay lumikha ng isang natatanging hanay ng mga cascade na hadlang:

• Malapad na Aisle (3,500mm ): Tumatanggap ng mga counterbalance na forklift na may karaniwang turning radii. Ang maximum na praktikal na taas ng rack ay limitado sa humigit-kumulang 7–8m ayon sa taas ng forklift mast at visibility sa elevation. Ang storage density ay ang pinakamababa sa tatlong configuration, ngunit ang throughput flexibility ay pinakamataas — anumang forklift sa fleet ay maaaring gumana sa anumang aisle, at walang espesyal na pagsasanay o sasakyan ang kinakailangan.

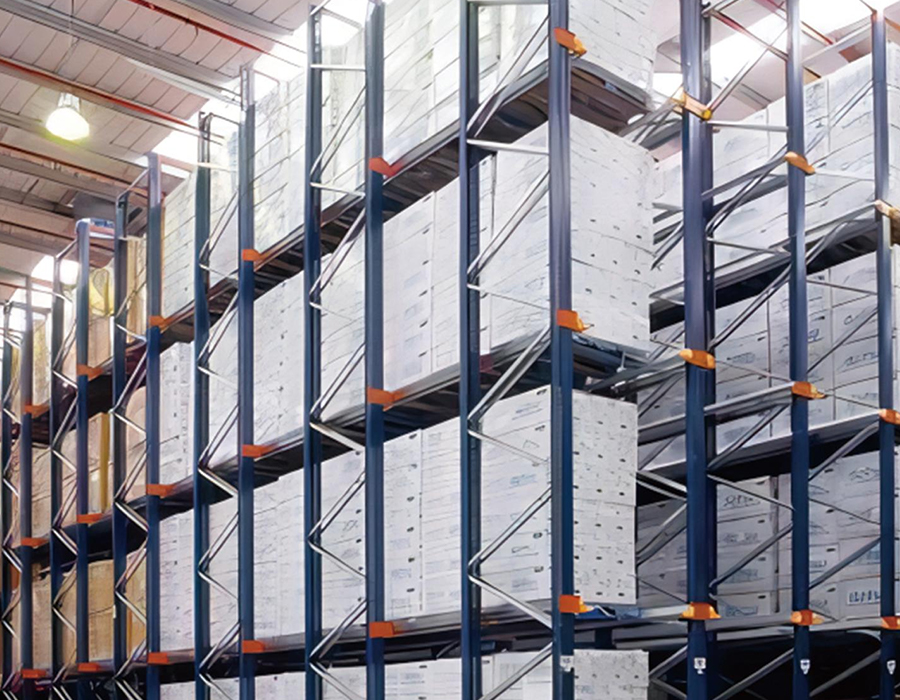

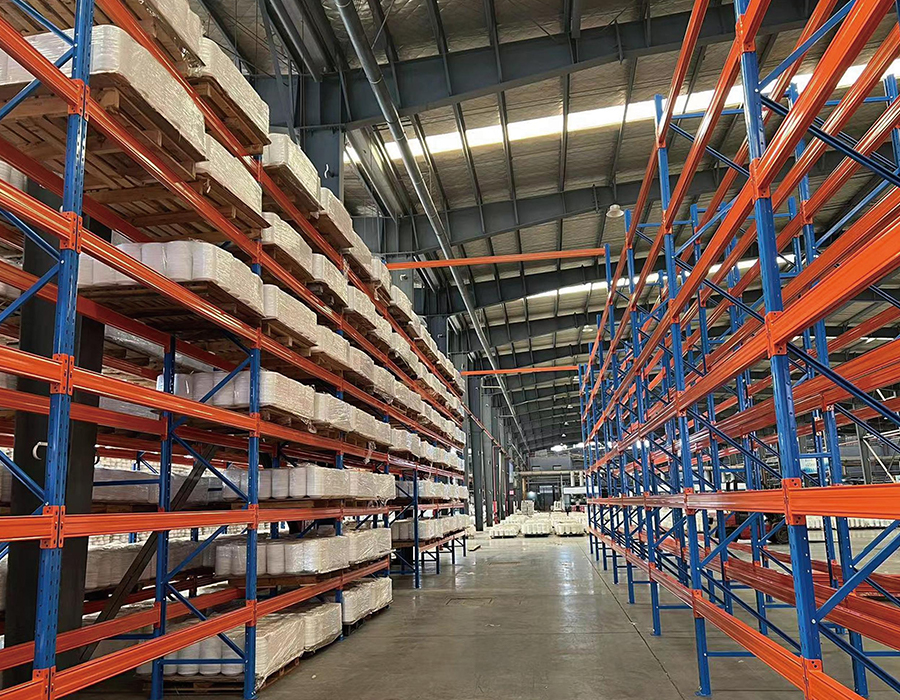

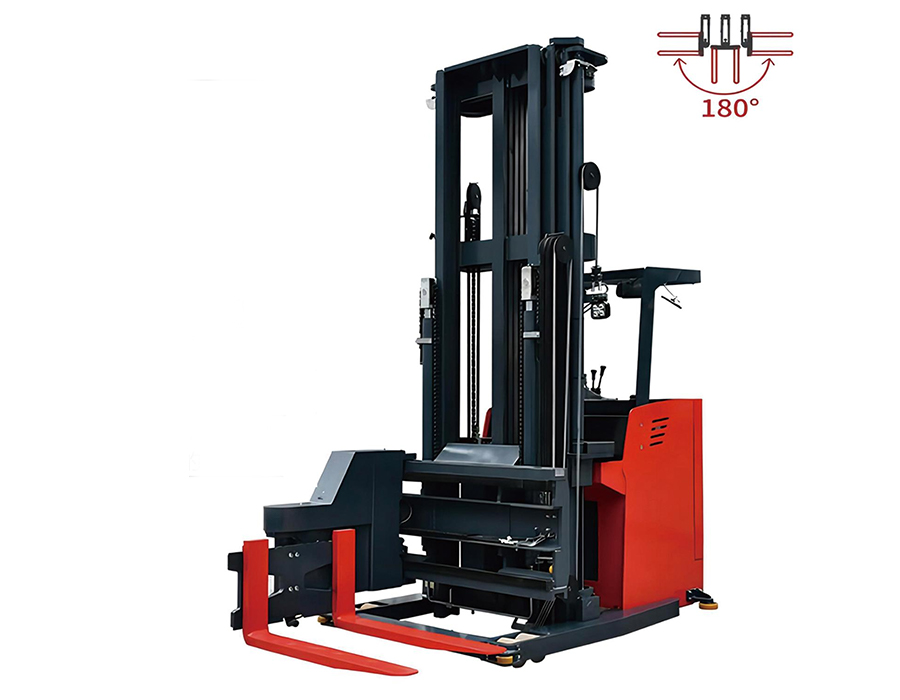

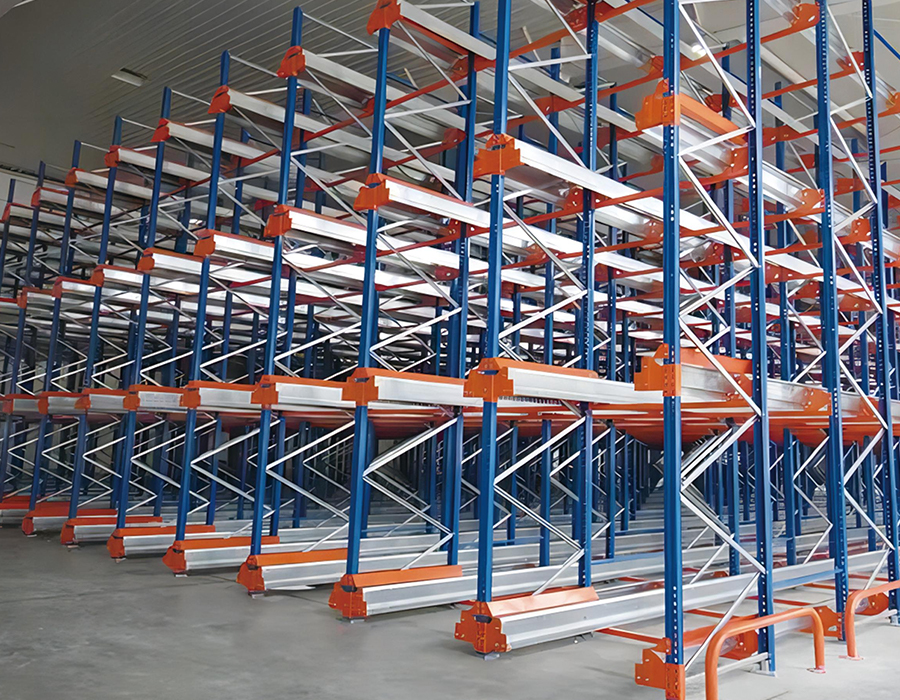

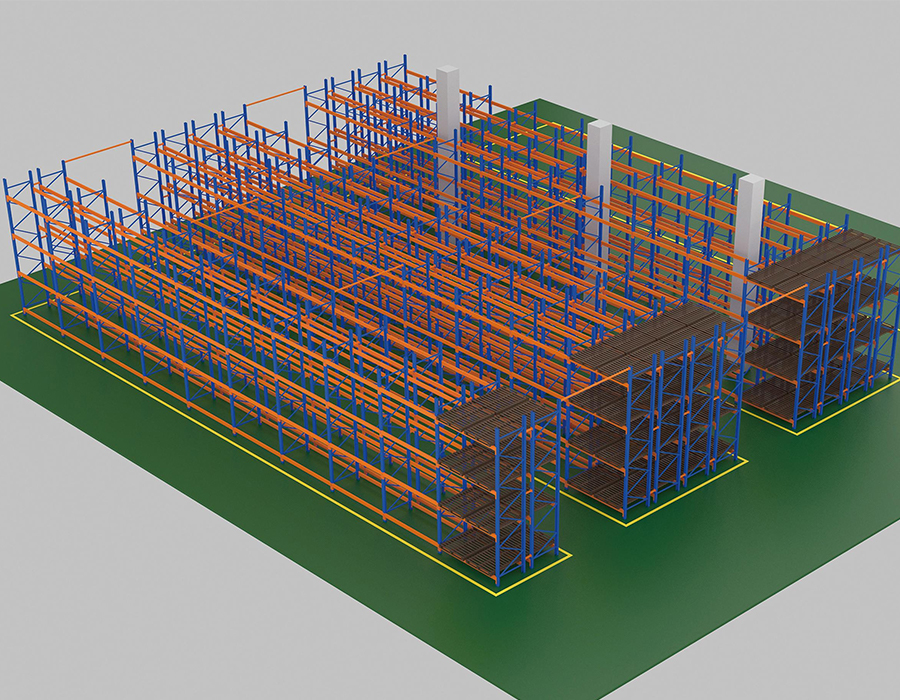

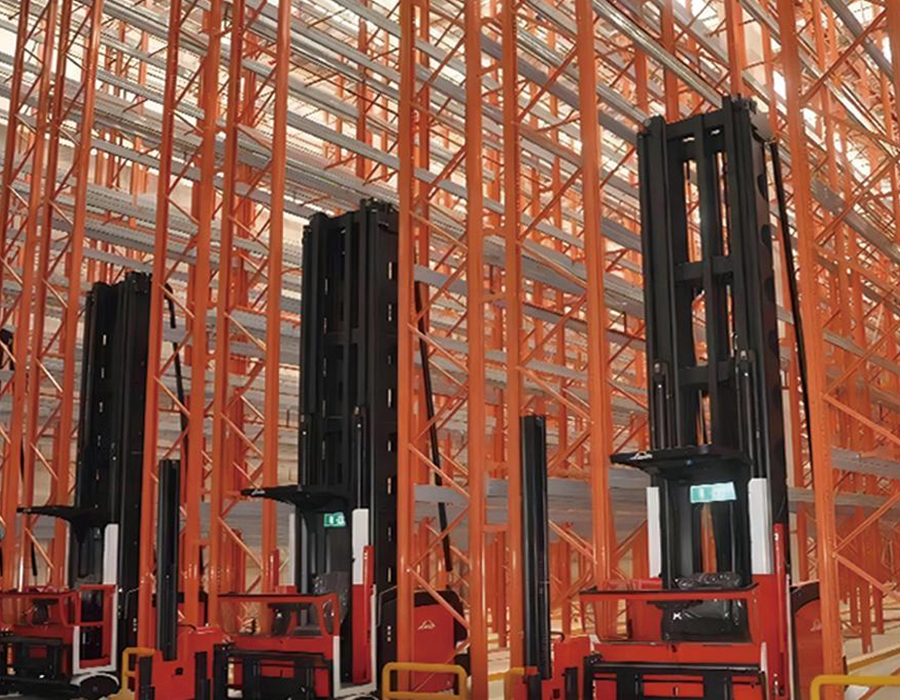

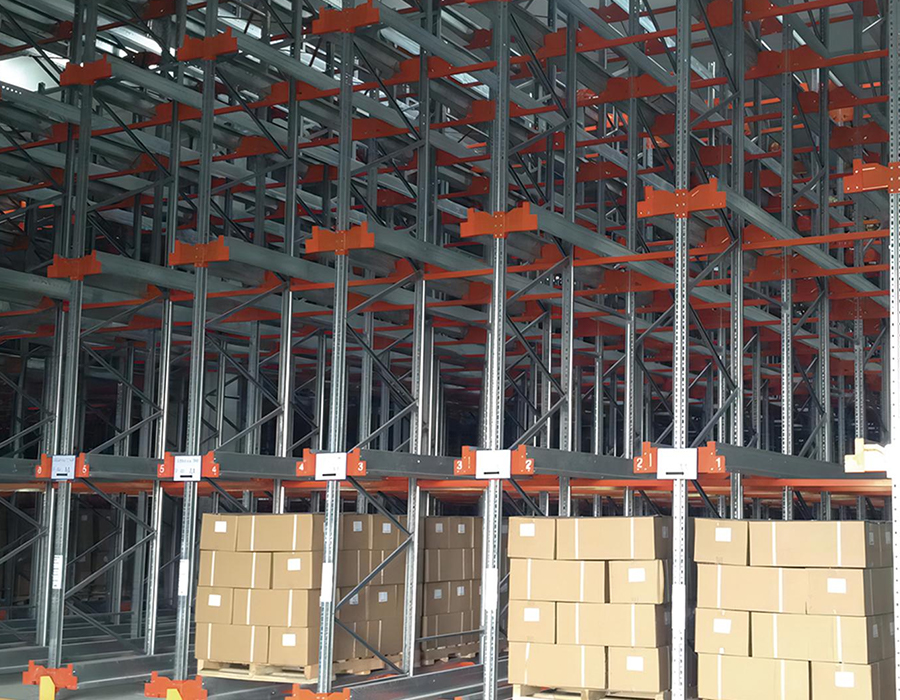

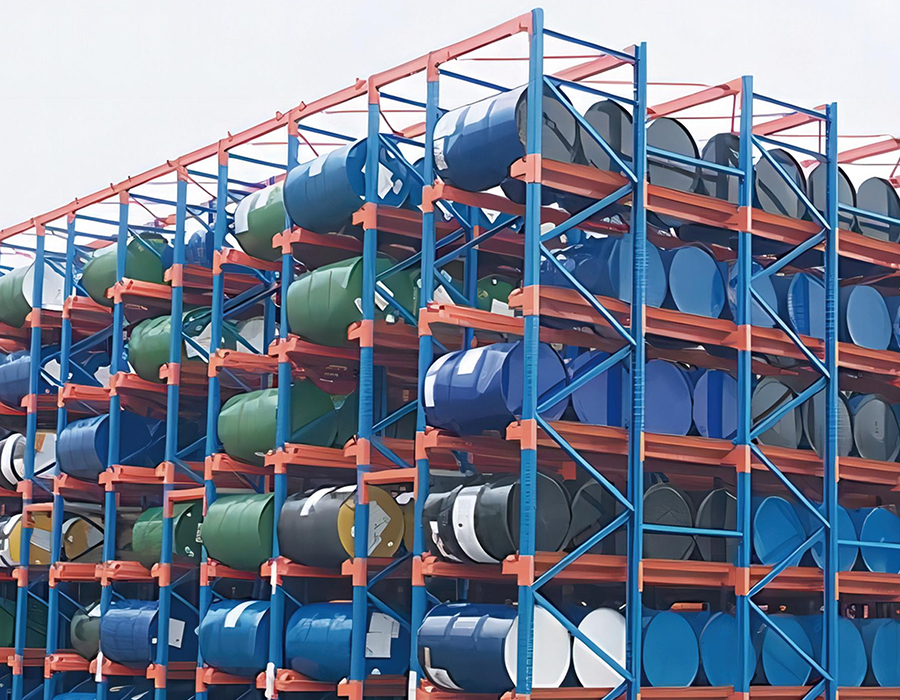

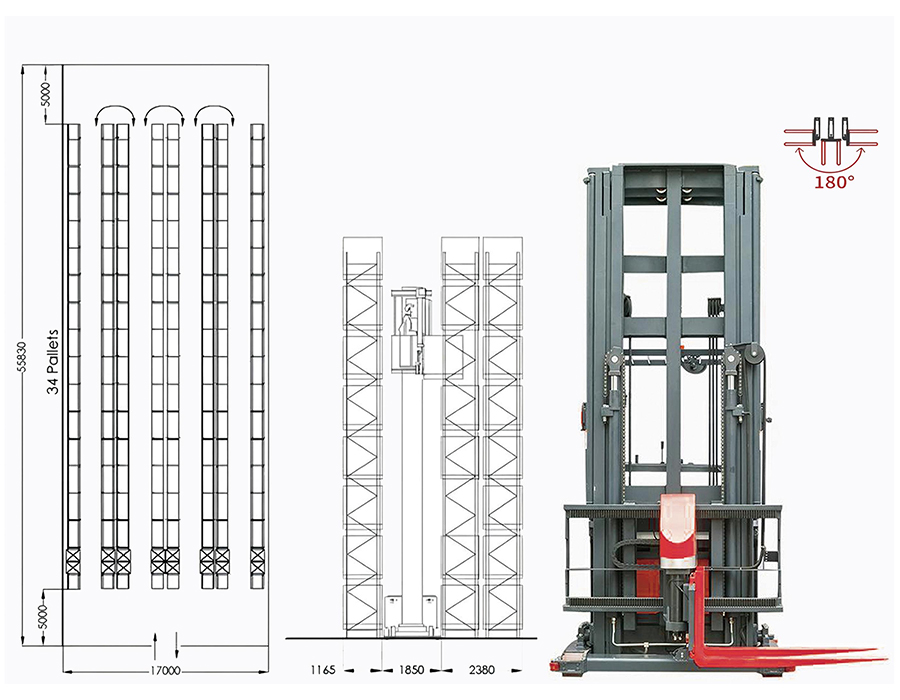

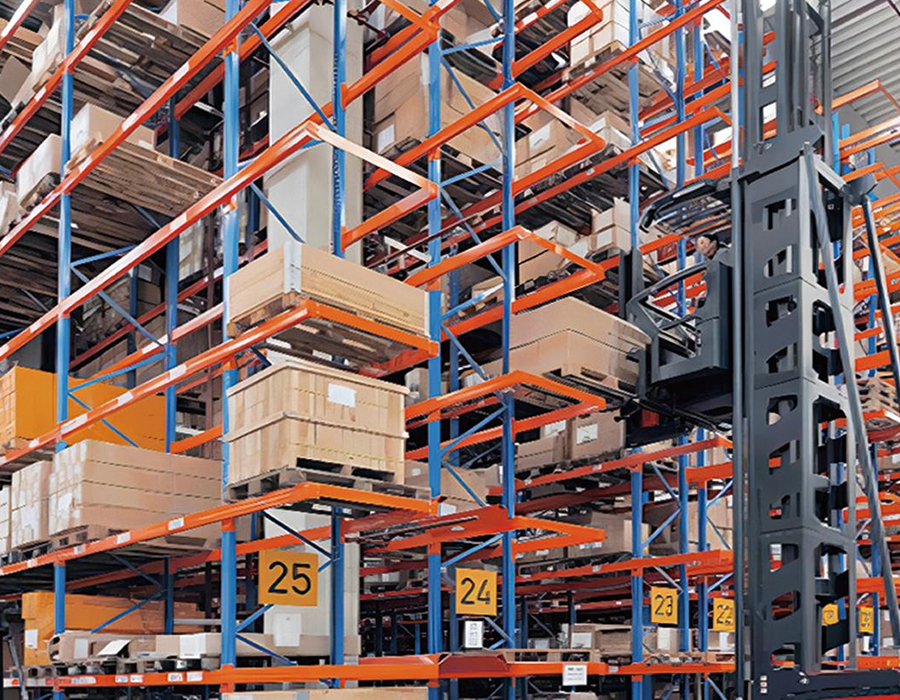

• Makitid na Aisle (1,800–2,200mm): Nangangailangan ng wire-guided o rail-guided very narrow aisle (VNA) trucks na tumatakbo sa operator na nakataas sa tabi ng load. Ang mga trak na ito ay maaaring umabot sa 14m ang taas at makamit ang mga density ng imbakan na 40–50% na mas mataas kaysa sa mga layout ng malawak na pasilyo. Gayunpaman, ang mga VNA truck ay single-purpose — hindi sila magagamit para sa pagtanggap o pagpapadala ng mga operasyon sa labas ng rack aisles, na nangangailangan ng hiwalay na fleet ng counterbalance o reach truck para sa mga staging area.
• Abutin ang Truck Aisle (2,700–3,200mm): Ang pinakakaraniwang configuration sa modernong heavy duty pallet racking system, pagbabalanse ng density at flexibility. Ang mga reach truck ay nagpapahaba ng kanilang mga tinidor nang hindi ginagalaw ang katawan ng sasakyan, na nagbibigay-daan sa pagpapatakbo sa mas makitid na mga pasilyo kaysa sa mga counterbalance machine habang umaabot sa taas na 10–11m. Ang kritikal na hadlang ay ang pinakamababang lapad ng pasilyo para sa 90-degree na paglalagay ng papag — partikular ito sa bawat modelo ng trak at oryentasyon ng papag at dapat na ma-verify ayon sa eksaktong detalye ng trak, hindi isang generic na talahanayan.

Sa Huijian, ang aming proseso ng layout engineering ay nagsisimula sa detalye ng forklift sa halip na magtatapos dito. Ang pagdidisenyo muna ng rack system at pagkatapos ay ang pagpili ng forklift upang magkasya ay isang karaniwang error sa pagkakasunud-sunod na pumipilit sa mga kompromiso sa parehong lapad ng pasilyo at taas ng rack na nagpapababa sa pangkalahatang kahusayan ng warehouse.

Kalidad ng Surface Coating sa Mabigat na Tungkulin na Kapaligiran: Higit pa sa Bilang ng Micron

Ang kapal ng powder coating ay ang detalyeng karaniwang binabanggit kapag inihahambing ang kalidad ng surface finish sa pagitan ng heavy duty na pang-industriyang pallet rack na mga supplier. Ang isang karaniwang detalye ng 60–80 microns dry film kapal ay malawakang tinutukoy, at karamihan sa mga kilalang tagagawa ay nakakatugon sa limitasyong ito. Gayunpaman, ang kapal ng coating lamang ay isang hindi kumpletong predictor ng corrosion resistance at coating adhesion longevity sa tunay na pang-industriya na kapaligiran — ang proseso ng pre-treatment bago ang paglalagay ng powder ay ang mas kritikal na variable.

Ang karaniwang pagkakasunud-sunod ng pre-treatment para sa industrial racking steel ay kinabibilangan ng degreasing, surface pickling o shot-blasting upang alisin ang mill scale at kalawang, phosphating upang lumikha ng conversion coating na kemikal na nagbubuklod sa ibabaw ng bakal, at isang huling passivation na banlawan bago lagyan ng pulbos. Ang phosphate layer ay ang adhesion foundation — kung wala ito, ang mga powder coatings na inilapat sa hubad o hindi sapat na paghahandang bakal ay magde-delaminate sa mga cut edge at impact zone sa loob ng 12–24 na buwan sa mga humid o chemically active na kapaligiran, anuman ang kapal ng coating. Salt spray testing bawat ISO 9227 sa 500 oras minimum ay isang makabuluhang benchmark ng kalidad; ang mga supplier ay dapat makapagbigay ng mga test certificate sa halip na mga detalye lamang.

Para sa mga application ng cold storage kung saan gumagana ang racking sa mga temperaturang mababa sa -20°C, ang mga karaniwang polyester powder coatings ay nagiging malutong at nawawalan ng impact resistance. Ang epoxy-polyester hybrid coatings o hot-dip galvanizing ay ang mga naaangkop na detalye sa mga kapaligirang ito. Ang pagpili sa pagitan ng mga ito ay nagsasangkot ng isang cost-versus-accessibility trade-off: ang hot-dip galvanizing ay nagbibigay ng mas mataas na pangmatagalang corrosion resistance at nakakaligtas sa mekanikal na pinsala nang walang delamination, ngunit ang mga nasirang galvanized na seksyon ay hindi maaaring ayusin sa field gamit ang pintura, habang ang hybrid-coated na mga bahagi ay maaaring hawakan. Sa aming anim na linya ng produksyon at in-house na proseso ng coating sa aming 58,000-square-meter na pasilidad, pinapanatili namin ang direktang kontrol sa kalidad ng pre-treatment sa bawat yugto — isang bagay na hindi maaasahang magagarantiya ng mga proseso ng coating na kinontrata.

Mag-load ng Mga Notice Board: Legal na Kinakailangan o Praktikal na Tool sa Kaligtasan?

Load notice boards — ang mga plake na naka-mount sa racking na nagpapakita ng maximum na pinapayagang load sa bawat bay, bawat antas ng beam, at bawat patayong frame — ay kinakailangan sa ilalim ng karamihan sa mga pambansang pamantayang pang-industriya na racking, kabilang ang GB/T 25820 ng China at ang European EN 15635. Sa pagsasagawa, ang mga ito ay madalas na itinuturing bilang isang pormalidad ng pagpapatakbo, na kung saan ay makabuluhang binabawasan ang kanilang pagiging epektibo sa pagpapatakbo.

Ang isang wastong tinukoy na abiso sa pagkarga para sa isang heavy duty pallet racking system ay dapat makipag-ugnayan ng higit sa isang solong kabuuang numero ng kapasidad ng bay. Kasama sa mga abiso sa pagkarga na kapaki-pakinabang sa pagpapatakbo ang sumusunod na impormasyon:

• Maximum load per beam level (hindi lang per bay), dahil ang mga operator na gumagawa ng mga desisyon sa placement ay gumagana level-by-level, hindi bay-by-bay.
• Maximum na unit load dimensions — partikular na ang pallet overhang na mga limitasyon at kung ang kapasidad ay may dalawang pallet sa bawat beam level o isang oversized na pallet.
• Minimum na floor load capacity sa lugar, upang ang mga operations manager ay makapag-cross-reference laban sa anumang pagbabago sa kondisyon ng sahig sa paglipas ng panahon.
• Ang tagagawa ng racking system, petsa ng pag-install, at ang pamantayan ng engineering kung saan idinisenyo ang system — kritikal na impormasyon kapag sinusuri ang pag-aayos o pagpapalawig ng pinsala mga taon pagkatapos ng pag-install.

Ang mas praktikal na hamon ay ang mga abiso sa pag-load ay epektibo lamang kapag naiintindihan ng mga tauhan na nagbabasa nito kung ano ang ibig sabihin ng mga numero sa konteksto ng kanilang aktwal na imbentaryo. Ang kapasidad na 2,000 kg bawat antas ng beam ay isang abstract na numero sa isang operator ng forklift maliban kung ito ay naisalin sa isang partikular na bilang ng papag at sanggunian sa uri ng produkto. Ang mga pasilidad na nagdaragdag sa karaniwang abiso sa pagkarga gamit ang isang reference card na partikular sa produkto — halimbawa, "maximum na 2 pallet ng Produkto A, o 1 pallet ng Produkto B bawat antas" — ay nag-uulat ng makabuluhang mas mahusay na pagsunod ng operator sa mga limitasyon ng pagkarga kaysa sa mga nagpo-post lamang ng abiso na karaniwang pang-inhinyero.
