Gaano Dapat Kalinawan ang Mga Limitasyon sa Taas Ang Bawat Desisyon sa Mezzanine Shelving

Maaliwalas na panloob na taas — ang magagamit na patayong dimensyon mula sa tapos na sahig hanggang sa pinakamababang sagabal sa itaas — ay ang nag-iisang pinaka-nakakaharang na parameter sa anumang mezzanine shelving system project, ngunit ito ay madalas na sinusukat sa isa o dalawang punto lamang sa gusali sa halip na sistematikong i-map sa buong footprint ng pag-install. Ang mga istruktura ng bubong, HVAC ductwork, fire suppression pipework, lighting fixtures, at crane runway beam ay lahat ay gumagawa ng mga localized na paghihigpit sa taas na maaaring mas mababa sa nominal na malinaw na taas na nakasaad sa detalye ng gusali. Ang pag-install ng isang warehouse mezzanine steel platform shelving system na walang komprehensibong overhead obstruction survey ay karaniwang nagreresulta sa mga structural conflict na natuklasan lamang sa panahon ng pag-install, na nangangailangan ng magastos na beam rerouting o mezzanine height reduction.

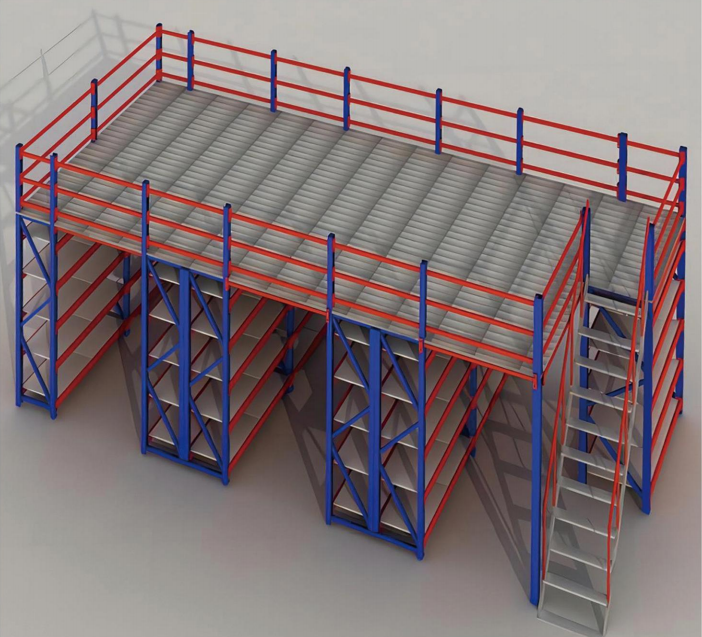

Ang minimum na malinaw na pagkalkula ng taas para sa dalawang antas mezzanine shelving system dapat matugunan ang lahat ng sumusunod nang sabay-sabay: ang malinaw na headroom na kinakailangan sa ground floor sa ilalim ng mezzanine deck (karaniwan ay 2,400–2,700mm para sa access ng mga tauhan na may kagamitan sa paghawak ng mga materyales); ang lalim ng istruktura ng mezzanine deck mismo, kabilang ang mga pangunahing beam, pangalawang joists, at decking (karaniwang 250–450mm depende sa span at load); ang malinaw na headroom na kinakailangan sa mezzanine floor level (muling 2,400–2,700mm minimum, higit pa kung ang racking o matataas na shelving unit ay ilalagay sa itaas ng mezzanine); at mga kinakailangan sa clearance sa pagsugpo sa sunog, na sa maraming hurisdiksyon ay nag-uutos ng pinakamababang agwat sa pagitan ng tuktok ng storage at mga sprinkler deflector na 450–600mm. Ang pagdaragdag ng mga layer na ito ay kadalasang nagbubunga ng pinakamababang gusali na malinaw na taas na 6.5–7.5m para sa isang functional na double-level na mezzanine floor racking system, na nag-aalis ng maraming mas lumang mga gusali ng bodega mula sa pagsasaalang-alang nang walang makabuluhang pagbabago sa istruktura.

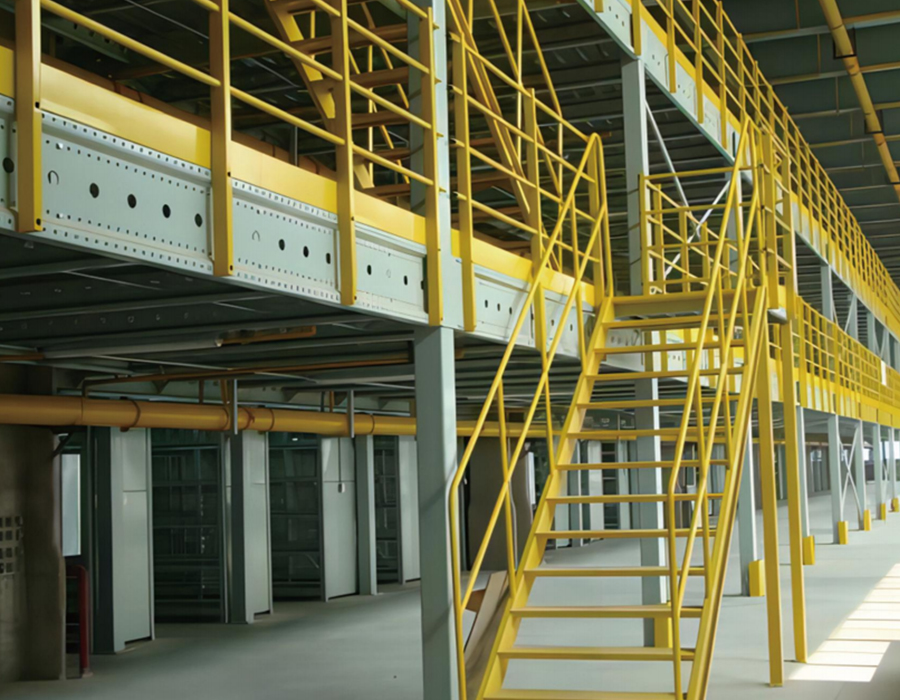

Kung saan borderline ang taas ng gusali, ang pagbabawas sa lalim ng istruktura ng mezzanine deck ang pangunahing pingga. Ang paglipat mula sa kumbensyonal na pangunahing istraktura ng I-beam patungo sa mga cellular beam — mga steel beam na may pabilog o hexagonal na mga bukas na web — ay nagbibigay-daan sa mga serbisyo tulad ng mga sprinkler pipe at electrical conduit na dumaan sa beam web kaysa sa ilalim nito, na bumabawi ng 150–300mm na lalim ng istruktura nang hindi binabawasan ang kapasidad ng pag-load ng beam. Ang nag-iisang pagbabago sa disenyo ay maaaring gawing posible ang isang marginal na gusali para sa isang buong mezzanine shelving system na pag-install.

Column Grid Layout at ang Cascading Effect Nito sa Ground-Floor Operations

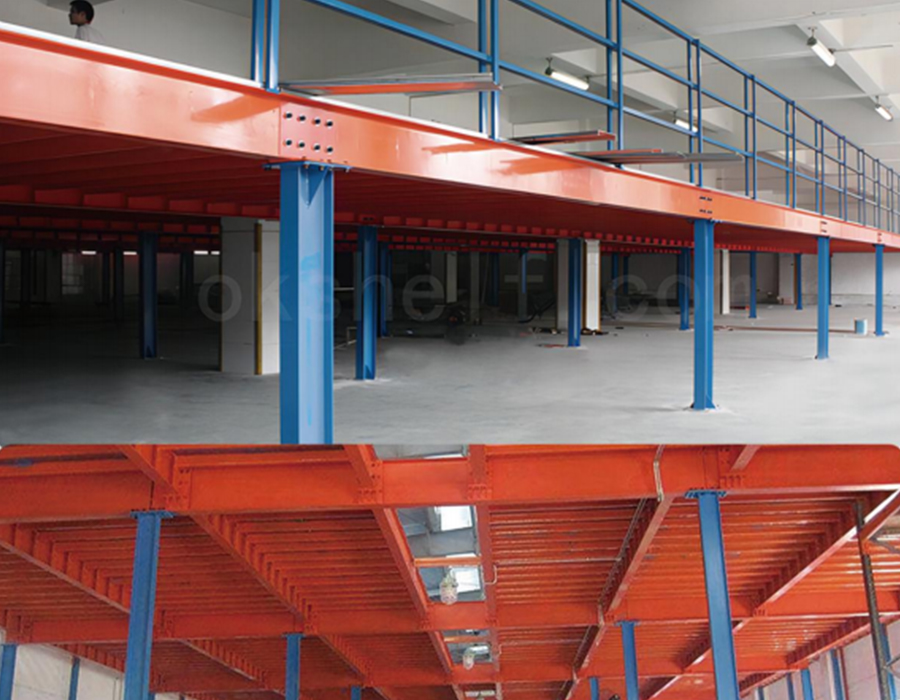

Ang column grid ng isang warehouse mezzanine steel platform shelving system ay hindi lamang isang structural na tanong — ito ay isang spatial planning na desisyon na permanenteng humuhubog kung paano magagamit ang ground-floor area sa ilalim ng mezzanine para sa buhay ng pag-install. Ang mga column na inilagay nang walang reference sa ground-floor material flow, racking aisle layout, o equipment turning radii ay lumilikha ng mga sagabal na nakakabawas sa ground-floor utility nang higit pa kaysa sa pisikal na footprint ng mga column mismo.

Ang isang column na nakaposisyon sa gitna ng isang nakaplanong forklift aisle ay hindi lamang humaharang sa aisle na iyon - pinipilit nito ang isang aisle relocation na maaaring mag-compress sa mga katabing storage bay, bawasan ang haba ng rack row, o lumikha ng mga dead zone sa geometry ng sulok sa paligid ng column na masyadong makitid para sa karaniwang pallet racking ngunit masyadong malawak para iwanang walang laman. Ang pinagsama-samang epekto ng mahinang paglalagay ng column sa ground-floor zone ay maaaring bawasan ang mga magagamit na racking position ng 15–25% kumpara sa isang layout kung saan ang column grid ay pinag-ugnay sa layout ng rack mula sa simula.

Ang praktikal na diskarte sa pagpaplano ay itatag muna ang ground-floor racking at layout ng aisle, pagkatapos ay tukuyin ang mezzanine column grid upang ihanay ang mga centerline ng column sa mga rack na patayong row kaysa sa mga rack aisle center. Nangangahulugan ito na ang mga column ay nahuhulog sa pagitan ng mga posisyon ng imbakan sa halip na sa loob ng mga pasilyo, na pinapaliit ang epekto sa pagpapatakbo. Sa karamihan ng mga karaniwang pallet racking configuration na may 2,700mm bay width at 3,500mm wide aisles, isang column grid na humigit-kumulang 5,400mm (dalawang bay width) sa direksyon ng storage at 8,000–10,000mm sa direksyon ng aisle ay magagawa. Ang mga grid na mas malawak sa 10,000mm ay nagsisimulang mangailangan ng mas malalim na mga pangunahing beam upang makontrol ang pagpapalihis sa ilalim ng mga pagkarga ng mezzanine floor, pagtaas ng lalim ng istruktura at pagkonsumo ng headroom.

Pagpili ng Decking Material: Structural at Operational Trade-Off sa Mga Karaniwang Opsyon

Ang decking layer ng a mezzanine floor racking system — ang ibabaw na nasa ibabaw ng pangalawang istraktura ng joist at bumubuo ng magagamit na platform — ay tinukoy sa ilang nakikipagkumpitensyang materyales, bawat isa ay may natatanging katangian ng istruktura, pagpapatakbo, at pagpapanatili. Ang pagpili ay bihirang diretso dahil ang mga kinakailangan sa pamamahala ay naiiba sa pagitan ng ibabaw ng mezzanine floor (kung saan ang mga tauhan ay naglalakad at mga kagamitan) at anumang racking shelving na naka-install sa itaas nito (na nangangailangan ng isang patag, load-distributing base).

Ang resin-bonded particle board ay ang pinakakaraniwang decking specification sa mezzanine shelving system na nilayon para sa manual picking operations, higit sa lahat dahil ang makapal na cross-section nito ay namamahagi ng mga point load mula sa racking leg base sa mas malawak na contact area at nagbibigay ng tahimik at hindi madulas na walking surface. Ang kritikal na kinakailangan sa pag-install ay ang mga panel ng RBPB ay dapat na ganap na suportado sa lahat ng apat na gilid — hindi suportadong sumasaklaw sa pagitan ng mga pangalawang joist sa midpoint ng panel ay nagdudulot ng progresibong delamination sa ilalim ng paulit-ulit na dynamic na paglo-load. Sa mga kapaligirang may anumang moisture exposure — kabilang ang mataas na humidity cold-store ante-rooms at loading bay areas — phenolic-faced RBPB o steel plate ang naaangkop na detalye, dahil ang karaniwang RBPB ay lumulubog sa mga gilid at nawawala ang integridad ng istruktura sa loob ng 12–18 buwan ng regular na pagkakadikit ng kahalumigmigan.

Mga Kinakailangan sa Fire Compartmentation at Paano Ito Nakakaapekto sa Layout ng Mezzanine Shelving

Ang isang warehouse mezzanine steel platform shelving system ay pangunahing nagbabago sa profile ng panganib sa sunog ng gusaling inookupahan nito, at ang mga kinakailangan ng awtoridad sa sunog para sa compartmentation, pagsugpo, at paglabas ay kadalasang pinakamahirap na salik sa regulasyon sa disenyo ng mezzanine — higit pa sa structural load o taas ng gusali sa maraming proyekto. Ang pag-unawa sa mga kinakailangang ito bago makumpleto ang disenyo ng layout ay humahadlang sa senaryo kung saan ang isang mahusay na istrukturang disenyo ng mezzanine ay nangangailangan ng malaking reconfiguration upang makamit ang pagsunod sa sunog.

Ang pangunahing isyu ay ang isang mezzanine floor ay lumilikha ng nakapaloob na espasyo sa ilalim nito na kumikilos bilang isang hiwalay na fire compartment hindi alintana kung ito ay pisikal na nababalot ng mga dingding. Karamihan sa mga code ng gusali at interpretasyon ng awtoridad sa bumbero ay tinatrato ang ilalim ng mezzanine deck bilang isang kisame na dapat alinman sa fire-rated sa isang tinukoy na pamantayan o bigyan ng sprinkler coverage sa ilalim nito na parang ito ay isang nakapaloob na silid. Sa pagsasagawa, nangangahulugan ito na ang pag-install ng mezzanine shelving system sa isang gusali na may umiiral nang roof-level sprinkler system ay halos palaging nangangailangan ng karagdagang mga sprinkler head na naka-install sa sub-mezzanine space, at madalas na nangangailangan ng karagdagang layer ng mga sprinkler sa o sa ibaba lamang ng mezzanine deck surface upang protektahan ang sahig sa itaas.

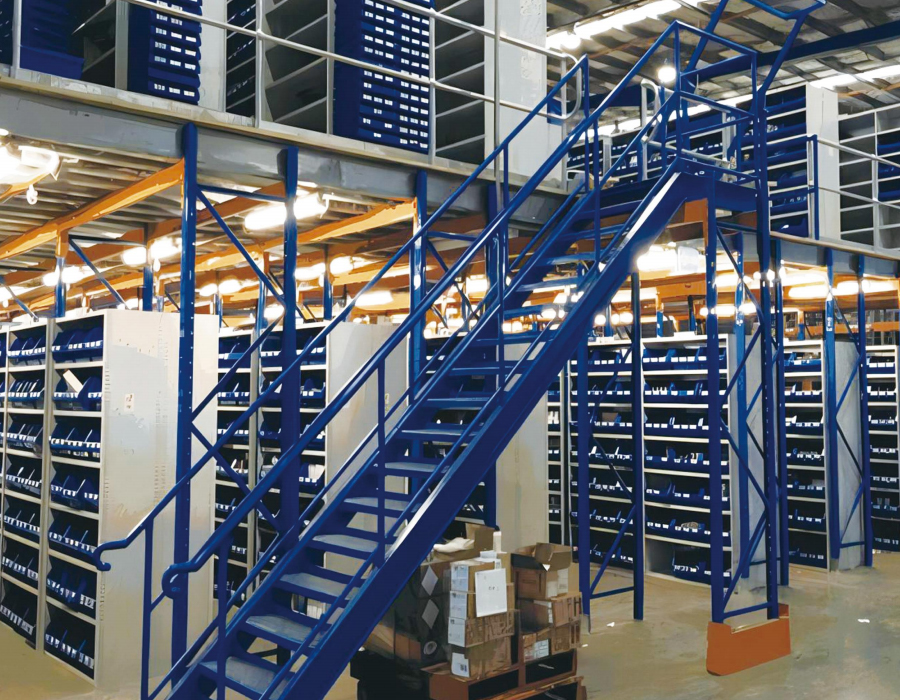

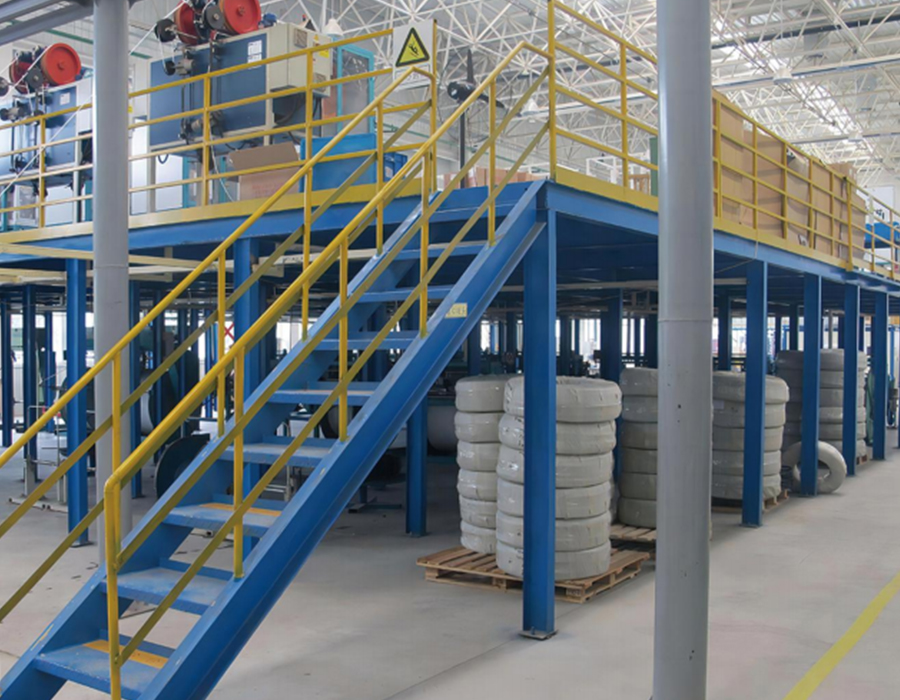

Ang mga kinakailangan sa labasan ay nagpapataw ng karagdagang mga hadlang sa layout. Karamihan sa mga fire code ay nangangailangan ng dalawang independiyenteng paraan ng pagtakas mula sa anumang mezzanine floor area kung saan ang mga tauhan ay regular na naroroon, na may pinakamataas na distansya ng paglalakbay sa isang hagdanan na 18–45 metro depende sa hurisdiksyon at klasipikasyon ng occupancy. Para sa malalaking mezzanine shelving installation, madalas itong nag-uutos ng dalawang staircase na nakaposisyon upang magsilbi sa magkabilang dulo ng platform, na kumukonsumo ng mezzanine floor area at nangangailangan ng kaukulang mga pagbubukas sa pamamagitan ng istraktura ng mezzanine deck na dapat naka-frame at protektado sa gilid. Ang pagpaplano ng mga lokasyon ng hagdanan bilang isang nahuling pag-iisip — pagkatapos ma-finalize ang layout ng istante — ay regular na nagreresulta sa mga hagdanan na sumasalungat sa mga shelving bay o hindi makakamit ang kinakailangang saklaw ng distansya ng paglalakbay nang walang ikatlong hagdanan.

Detalye ng Live Load para sa Mezzanine Shelving: Kung Ano Ang Talagang Sinasaklaw ng Halaga ng Disenyo

Ang disenyo ng live na load para sa isang mezzanine floor racking system — karaniwang ipinahayag sa kN/m² o tonelada bawat metro kuwadrado — ay ang detalyeng pinakakilalang nakasaad sa mga panukala ng supplier, ngunit ito rin ang bilang na madalas na mali ang kahulugan ng mga mamimili. Ang live load rating ay isang uniformly distributed load (UDL) assumption na inilapat sa buong mezzanine floor area para sa structural design purposes. Hindi nito kinakatawan ang pinakamataas na load na maaaring ilagay sa alinmang punto, at hindi nito isinasaalang-alang ang mga dynamic na epekto mula sa paglipat ng kagamitan o puro load mula sa racking leg base.

Ang isang mezzanine na idinisenyo sa 5 kN/m² (humigit-kumulang 500 kg bawat metro kuwadrado) ay hindi nangangahulugan na ang bawat metro kuwadrado ay maaaring sabay na magdala ng 500 kg ng racking at 500 kg ng produkto — ang 5 kN/m² na figure ay ang pinagsamang allowance para sa istraktura, imbakan, at occupancy. Higit pa rito, ang pamamahagi na ipinapalagay sa pagkalkula ng UDL ay pare-pareho, ngunit ang mga racking system ay tumutuon ng pagkarga sa mga base point ng binti. Ang isang karaniwang longspan shelving bay na may 2,400mm × 600mm footprint at 1,500 kg na kapasidad ay tumutuon na nag-load sa apat na baseplate contact, bawat isa ay may contact area na marahil ay 60mm × 60mm. Ang localized floor pressure sa bawat contact point ay maaaring sampu hanggang labinlimang beses ang nominal na UDL, na nangangahulugang ang decking at secondary joist structure ay dapat suriin para sa lokal na pagsuntok at pagyuko sa ilalim ng concentrated load bilang karagdagan sa pandaigdigang UDL check.

Sa Huijian, ang aming mga disenyo ng mezzanine shelving system ay binuo sa pamamagitan ng aming nakatuong R&D center, na may mga structural calculation na tahasang tumutugon sa parehong global UDL at localized leg-base point load — ang kumbinasyong nagpapakita kung paano aktwal na gumaganap ang mga mezzanine floor sa serbisyo, sa halip na kung paano lumilitaw ang mga ito sa isang simpleng load rating specification sheet.

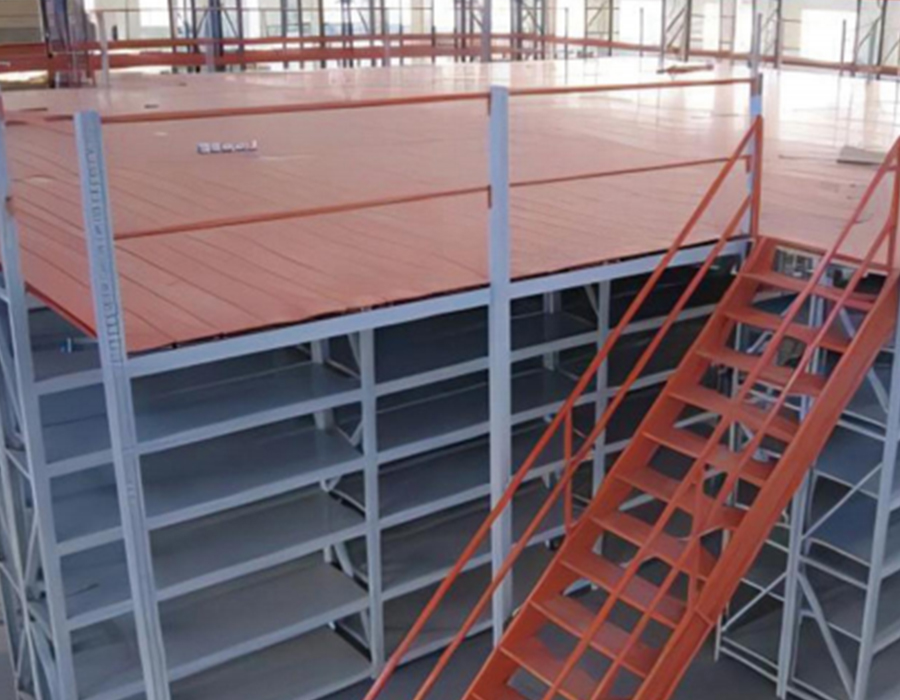

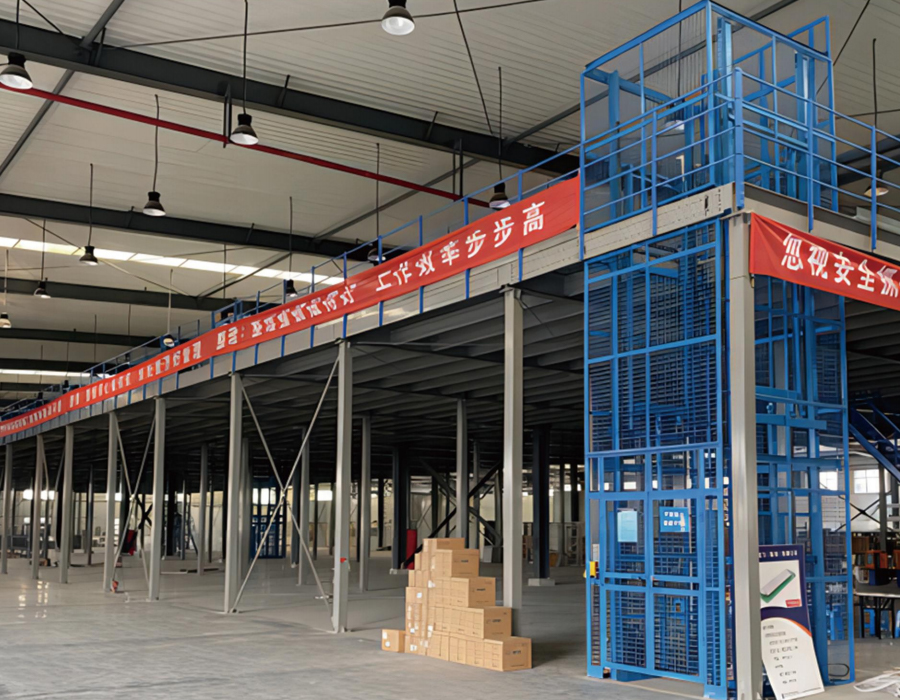

Pagsasama ng Vertical Conveyors at Goods Lift sa Mezzanine Shelving System Design

Ang isang mezzanine shelving system na umaasa lamang sa mga hagdanan para sa vertical na paggalaw ng mga kalakal ay nagiging isang productivity bottleneck habang tumataas ang throughput. Ang pagsasama ng mga vertical conveyor, goods lift, o pallet lift sa istruktura ng mezzanine ay isang pagsasaalang-alang sa disenyo na dapat tugunan sa yugto ng pagpaplano ng layout — ang pag-retrofit ng mga elementong ito sa isang natapos na pag-install ng mezzanine ay higit na kumplikado at magastos kaysa sa pagsasama ng mga ito sa simula.

Ang istrukturang implikasyon ng isang goods lift shaft na tumatagos sa isang mezzanine deck ay ang pagbubukas ng deck ay dapat na ganap na naka-frame na may mga structural trimmer beam na may kakayahang mag-redirect ng mga load na kung hindi man ay dadalhin ng mga nagambalang pangalawang joists. Inililipat ng mga trimmer beam ang mga na-redirect na load na ito sa pinakamalapit na pangunahing mga beam, na dapat na sukat upang dalhin ang karagdagang lugar ng tributary. Para sa malalaking pagbubukas ng elevator — isang pallet lift na may 1,200mm × 1,200mm na platform ay nangangailangan ng deck opening na humigit-kumulang 1,500mm × 1,500mm kasama ang mga clearance — ang trimmer beam load ay maaaring malaki at maaaring mangailangan ng karagdagang mezzanine column na katabi ng opening upang magbigay ng maikling daanan ng pagkarga patungo sa pundasyon.

Higit pa sa structural framing, ang interface sa pagitan ng elevator at mezzanine deck ay nangangailangan ng partikular na atensyon sa tatlong lugar:

• Pagpapahintulot sa leveling: Ang mga goods lift at vertical conveyor ay dapat dumating sa mezzanine floor level sa loob ng ±5mm ng tapos na ibabaw ng deck para sa makinis na paglilipat ng troli at papag. Ang istrukturang pagpapalihis ng mezzanine deck sa ilalim ng load at settlement ng elevator foundation sa paglipas ng panahon ay maaaring maging sanhi ng pag-iiba ng elevator platform at deck mula sa pagkakahanay pagkatapos ng pag-install. Ang pagtukoy ng mga adjustable leveling device sa elevator landing point, sa halip na mga fixed sill plate, ay nagbibigay-daan sa muling pagkakahanay nang walang pagbabago sa istruktura.

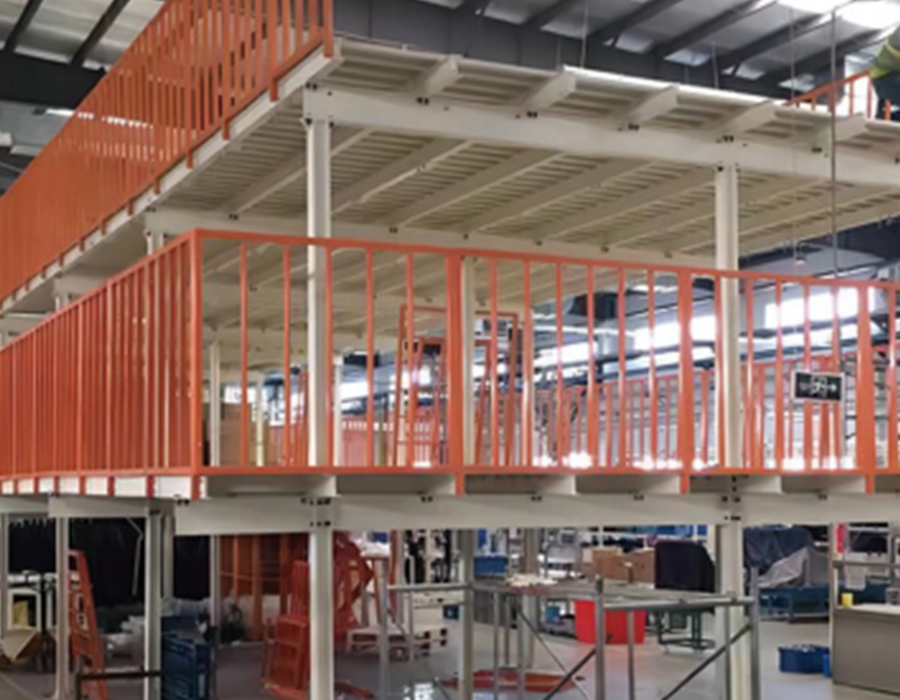

• Proteksyon sa gilid sa pagbubukas ng deck: Ang pagbubukas ng mezzanine deck para sa elevator shaft ay isang panganib sa pagkahulog sa tuwing ang elevator platform ay wala sa mezzanine level. Ang mga interlocked na gate ng kaligtasan — mga gate na magbubukas lamang kapag ang platform ng elevator ay naroroon at nasa antas — ay ang tamang detalye para sa anumang elevator ng mga kalakal na ginagamit sa isang kapaligirang may manned mezzanine. Ang mga simpleng chain barrier o hinged gate na walang interlocking ay hindi sapat para sa pagsunod sa mga regulasyon sa kaligtasan ng industriya sa karamihan ng mga hurisdiksyon.
• Paghihiwalay ng vibration: Ang mga vertical conveyor at reciprocating lift ay bumubuo ng panaka-nakang vibration na nagpapadala sa pamamagitan ng kanilang mounting structure papunta sa mezzanine frame. Nang walang isolation mounts sa pagitan ng conveyor base at ng mezzanine structure, ang vibration na ito ay nakakapagod sa mga bolted na koneksyon at maaaring lumuwag sa mga shelving fasteners sa mga katabing bay sa loob ng ilang buwan ng tuluy-tuloy na operasyon. Ang mga anti-vibration mount o mga isolation pad sa conveyor base frame ay dapat na tukuyin bilang pamantayan, hindi bilang isang opsyonal na pag-upgrade.

Modular vs. Custom-Fabricated Mezzanine Structure: Kung Saan Talaga ang Pagkakaiba ng Gastos

Ang pagpili sa pagitan ng modular mezzanine shelving system — na binuo mula sa standardized, pre-engineered na mga bahagi sa mga nakapirming increment — at isang ganap na custom-fabricated na istraktura ay madalas na naka-frame bilang isang direktang paghahambing ng gastos kung saan ang modular ay mas mura. Ang pag-frame na ito ay tumpak sa maraming karaniwang mga application ngunit nasira sa mga partikular na kundisyon kung saan ang mga limitasyon ng modular system ay bumubuo ng mga nakatagong gastos na lumilitaw lamang sa panahon ng pag-install o pagpapatakbo sa halip na sa unang quote.

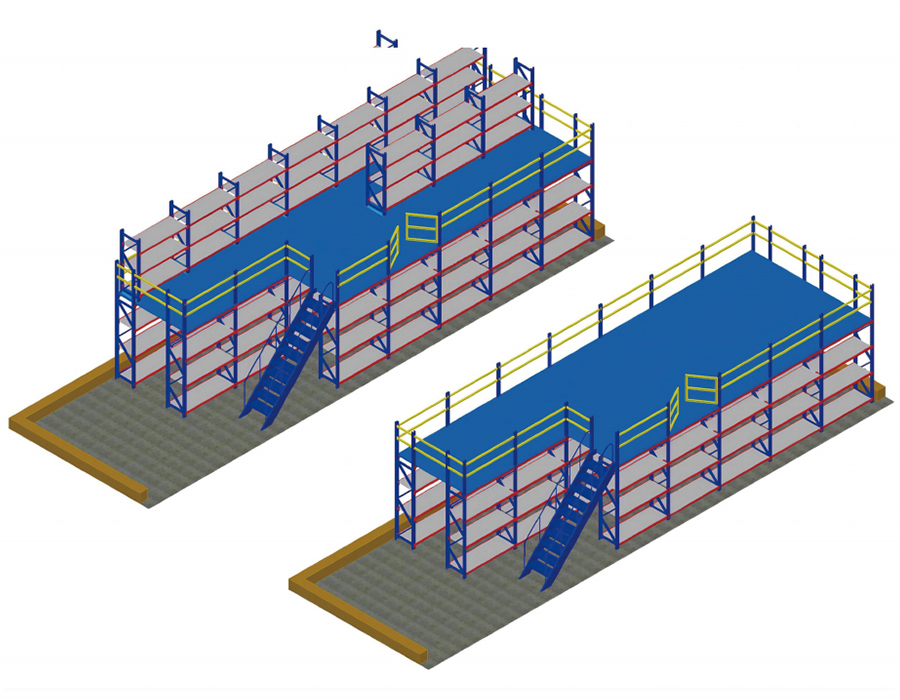

Nakakamit ng mga modular mezzanine system ang kanilang cost efficiency sa pamamagitan ng standardized column sizes sa fixed height increments (karaniwang 100mm o 150mm steps), standardized beam spans sa fixed widths (karaniwang 2,000mm, 2,500mm, 3,000mm), at pre-engineered na mga detalye ng koneksyon na paulit-ulit na pareho sa istraktura. Ang standardisasyong ito ay kapansin-pansing binabawasan ang oras ng engineering at ang gastos sa paggawa para sa mga rectangular mezzanine footprint sa mga gusaling may regular na sukat. Ang paghahambing ng gastos ay tunay na pinapaboran ang mga modular system sa mga kundisyong ito ng 20–35% kaysa sa katumbas na mga custom na istruktura.

Ang mga kondisyon kung saan ang mga modular system ay nawawala ang kanilang kalamangan sa gastos ay kinabibilangan ng:

• Hindi regular na geometry ng gusali: Non-rectangular mezzanine footprints — L-shapes, cut corners upang maiwasan ang mga column, o mezzanine na umiikot sa mga structural elements — ay nangangailangan ng custom-cut beams at hindi karaniwang mga detalye ng koneksyon na nag-aalis sa fabrication efficiency ng modular system habang pinapanatili ang mga hadlang ng fixed-increment na mga dimensyon nito.
• Mataas na puro load: Ang mga karaniwang modular na bahagi ng mezzanine ay inengineered sa mga partikular na rating ng UDL. Kung saan ang racking o kagamitan ay nagpapataw ng mga puro load na nangangailangan ng mga na-upgrade na beam o karagdagang mga column sa loob ng isang karaniwang module, ang modular system ay dapat na lokal na mabago — na kadalasang nagkakahalaga ng higit pa kaysa sa pagsasama ng upgrade sa isang custom na disenyo mula sa simula.
• Mahigpit na limitasyon sa taas: Ang mga modular system ay nag-aalok ng limitadong kakayahan upang mabawasan ang lalim ng istruktura dahil ang mga profile ng beam ay naayos ayon sa karaniwang hanay ng produkto. Ang custom na fabrication ay nagbibigay-daan sa pag-optimize ng depth ng beam gamit ang mga cellular beam, castellated beam, o hindi karaniwang mga seksyon na nagre-recover ng 100–200mm ng headroom sa mga gusaling kritikal sa taas.

Ang aming warehouse mezzanine steel platform shelving Available ang mga system sa parehong modular at fully engineered custom configurations, na binuo sa pamamagitan ng aming 1,500-square-meter R&D center at ginawa sa anim na nakalaang linya ng produksyon — ibig sabihin, ang structural solution ay maaaring itugma nang eksakto sa geometry ng gusali at mga kinakailangan sa pagkarga sa halip na pilitin ang gusali na umayon sa isang standard na grid ng produkto.

Pamamahala ng Differential Settlement sa Pagitan ng Mezzanine Column at Mga Umiiral na Rack Structure

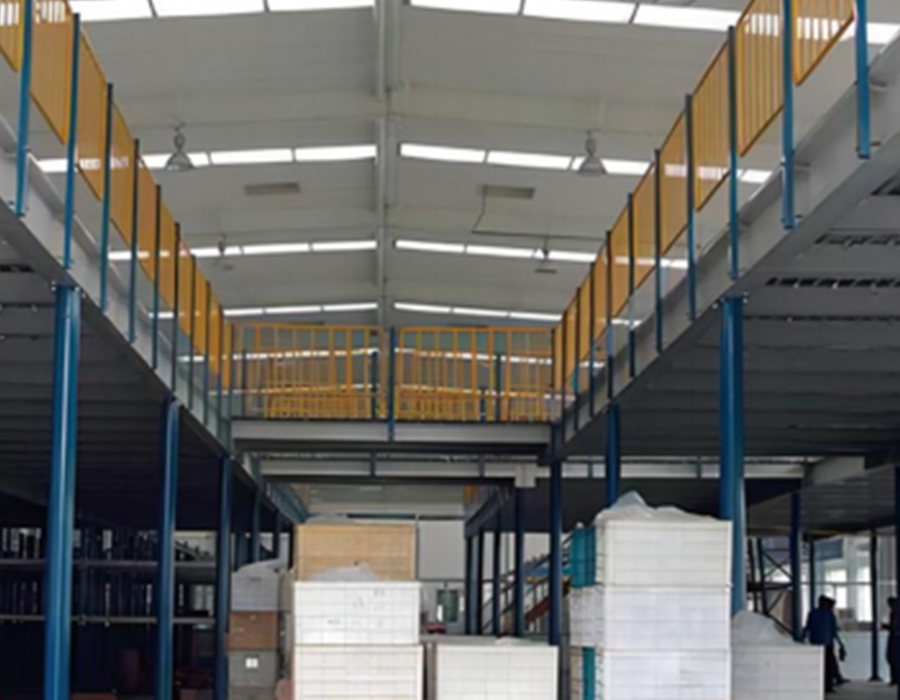

Sa mga pasilidad ng warehouse kung saan naka-install ang isang mezzanine floor racking system malapit sa o istrukturang konektado sa kasalukuyang heavy-duty pallet racking, ang differential settlement sa pagitan ng mga column ng mezzanine at ang katabing rack uprights ay isang pangmatagalang isyu sa serviceability na bihirang matugunan sa pagpaplano ng pag-install. Ang parehong mga uri ng istraktura ay nagpapataw ng mga makabuluhang pagkarga sa warehouse floor slab, ngunit ginagawa nila ito sa iba't ibang lugar ng baseplate, sa iba't ibang intensity ng pagkarga, at may iba't ibang kasaysayan ng paglo-load — mga kundisyon na gumagawa ng iba't ibang rate ng settlement sa paglipas ng panahon.

Ang mga mezzanine column ay karaniwang nagpapataw ng mas mataas na sustained point load kaysa sa pallet rack uprights — isang mezzanine column na sumusuporta sa 40–60 tonelada ng sahig, live na load, at racking sa itaas nito ay bumubuo ng baseplate pressure na isang order ng magnitude na mas mataas kaysa sa karaniwang pallet rack na patayo sa ilalim ng parehong footprint. Kung ang dalawa ay itinatayo sa parehong kongkretong slab na may pare-parehong kapal, ang mezzanine column ay mag-uudyok ng mas malaking slab deflection at pangmatagalang pag-aayos ng creep kaysa sa katabing rack na patayo. Sa paglipas ng dalawa hanggang limang taon, ang differential settlement na ito ay maaaring makabuo ng relatibong patayong displacement na 5–15mm sa pagitan ng mga column ng mezzanine at katabing mga hilera ng rack — sapat na upang mahikayat ang masusukat na bow sa mga rack uprights na pisikal na konektado o tumama laban sa istruktura ng mezzanine, at upang lumikha ng nakikitang slope sa ibabaw ng mezzanine deck at nakakaapekto sa katatagan ng mga kagamitan sa gulong.

Ang tamang structural approach ay ang pagtrato sa mezzanine at anumang katabing racking bilang mga independiyenteng istruktura na may sinasadyang paggalaw sa pagitan ng mga ito, gaano man sila kalapit sa isa't isa. Ang mga haligi ng mezzanine ay dapat na naka-angkla sa slab sa pamamagitan ng mga baseplate na may sukat upang limitahan ang presyon sa sahig sa isang antas na pare-pareho sa pangmatagalang kapasidad ng pagdadala ng slab, hindi lamang ang panandaliang lakas ng ani nito. Kung saan ang slab ay kilala na manipis o ang subgrade compressible, ground improvement sa ibaba ng mga lokasyon ng column ng mezzanine — sa pamamagitan ng compaction grouting o pag-install ng micro-piles — ay isang mas maaasahang pangmatagalang solusyon kaysa sa pagtatangkang ipamahagi ang mga mezzanine load sa pamamagitan ng malalaking baseplate lamang.
