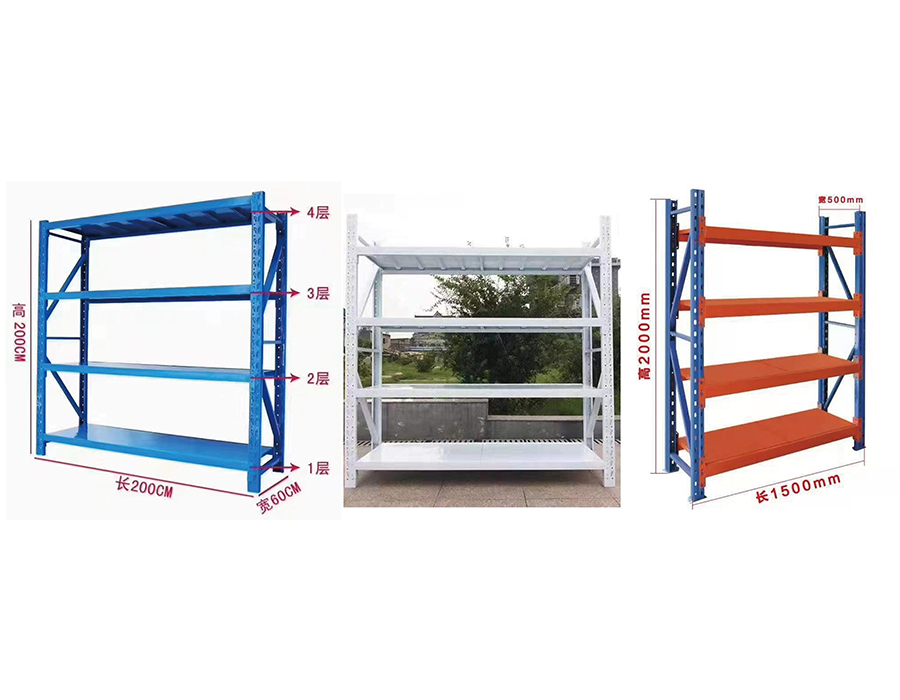

Light-Duty Boltless Shelving (≤150 kg/layer)

Paano Nakakaapekto ang Beam Span sa Pamamahagi ng Pagkarga sa Boltless Shelving

Isa sa pinakamadalas na hindi maintindihang aspeto ng light-duty boltless shelving ay ang kaugnayan sa pagitan ng span ng beam at aktwal na kapasidad na nagdadala ng pagkarga. Ang na-rate na pag-load sa bawat istante ay karaniwang kinakalkula sa gitna ng isang ganap na sinusuportahang beam — ibig sabihin habang tumataas ang span sa pagitan ng mga uprights, ang epektibong kapasidad ng pagkarga ay bumaba nang hindi linear. Para sa isang shelf na may rating na 150 kg na may 900 mm span, ang pagpapalawak sa span na iyon hanggang 1200 mm nang hindi isinasaayos ang beam gauge ay maaaring magpababa ng real-world na kapasidad sa ilalim ng 100 kg sa ilalim ng mga dynamic na kondisyon ng warehouse. Ito ang dahilan kung bakit ang pagpili ng span ay dapat palaging mauna sa pagpaplano ng pagkarga, hindi sundin ito.

Sa aming proseso ng produksyon sa Huijian, ang mga profile ng beam ay cold-rolled sa mga partikular na tolerance ng gauge dahil ang mga maliliit na deviation sa steel thickness compound ay kapansin-pansin sa mas mahabang span. Ang 0.2 mm under-tolerance sa isang 1.5 mm beam ay maaaring makagawa ng nakikitang deflection sa mga load na mas mababa sa na-rate na threshold. Kapag tinutukoy ang shelving para sa mga pick-and-pack na kapaligiran kung saan paulit-ulit na naglo-load at naglalabas ng mga istante ang mga tauhan, dapat palaging ilapat ang mga dynamic na load factor — karaniwang 1.25× ang static na halaga.

Pag-unawa sa Rivet vs. Clip Connector: Higit pa sa isang Fastening Choice

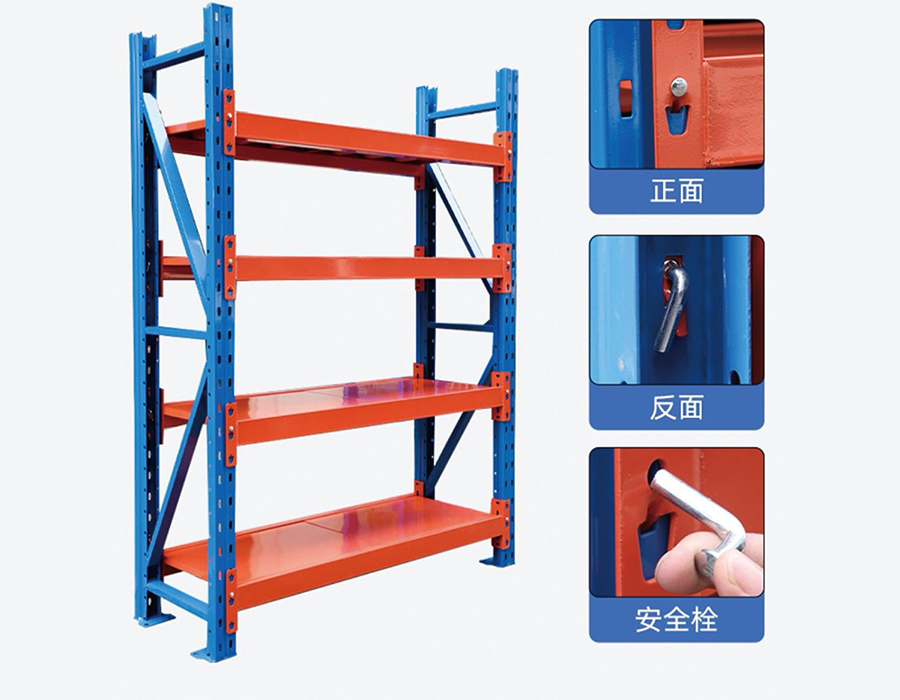

Gumagamit ang mga light-duty na boltless shelving system ng isa sa dalawang pangunahing uri ng connector: ang istilong rivet (naka-punch na tab) at ang istilong clip o hook-in. Ang mga ito ay hindi mapapalitang mga kagustuhan sa disenyo — ang mga ito ay sumasalamin sa iba't ibang mga pilosopiya sa istruktura at may tunay na mga kahihinatnan para sa pag-install, muling pagsasaayos, at seismic o vibration resistance.

• Isinasara ng mga rivet-style connector ang beam sa isang butas na naka-punch sa patayong column. Mahusay nilang nilalabanan ang mga puwersa ng pahalang na racking at mas gusto sa mga kapaligirang may malapit na trapiko ng forklift o panginginig ng boses, ngunit nangangailangan sila ng mallet para sa pagsasaayos ng taas at hindi pinahihintulutan ang madalas na muling pagsasaayos.
• Ang mga clip/hook-in connectors ay nakaupo sa mga slotted uprights at maaaring i-reposition sa pamamagitan ng kamay sa ilang segundo. Nag-aalok ang mga ito ng mahusay na kakayahang umangkop para sa mga dynamic na kapaligiran ng imbentaryo ngunit mas madaling kapitan ng mga puwersa ng pag-angat - ibig sabihin, ang hindi sinasadyang pataas na epekto mula sa ibaba ay maaaring mag-alis ng sinag kung ang lalim ng clip ay mababaw.
• Gumagamit ang ilang hybrid system ng clip-in na pangunahing koneksyon na may pangalawang safety lock pin na nakakabit sa lugar pagkatapos maupo. Ito ang higit na pamantayan para sa pang-industriyang light-duty na shelving na naka-deploy sa automated o semi-automated na mga bodega kung saan ang beam displacement ay magiging sakuna.

Kapag sinusuri ang mga system, suriin ang lalim ng pakikipag-ugnayan ng connector at ang pagkakaroon ng pangalawang mekanismo ng pagpapanatili bago gumawa ng desisyon sa pagbili batay sa presyo lamang.

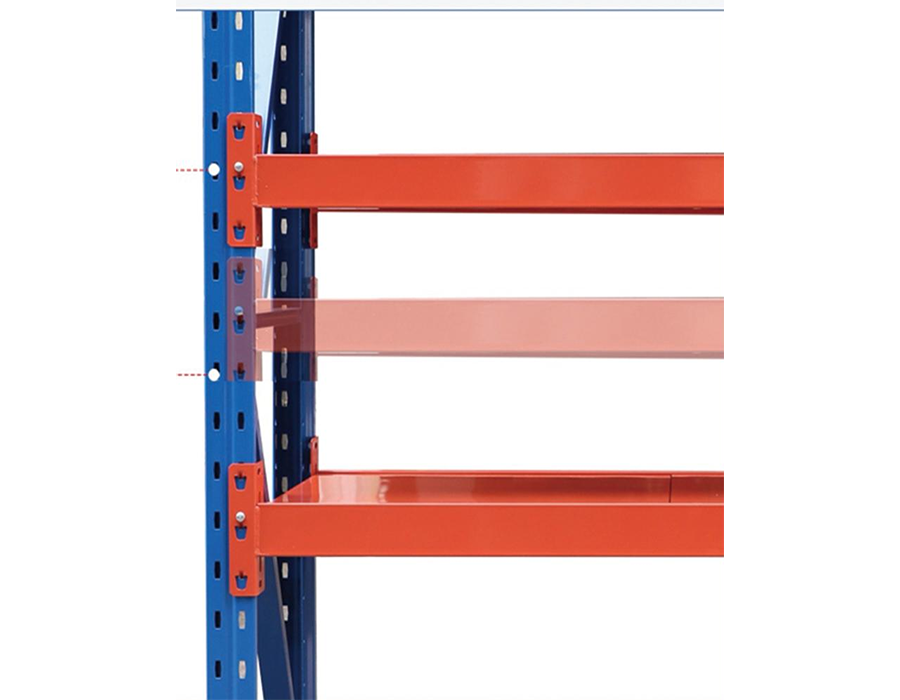

Pagsasaayos ng Pitch ng Column at Taas ng Shelf: Kung Ano ang Hindi Sinasabi sa Iyo ng Spec Sheet

Karamihan sa mga boltless shelving na produkto ay nag-a-advertise ng "25 mm pitch adjustability," ngunit ang numerong ito ay nagsasabi lamang ng bahagi ng kuwento. Ang magagamit na hanay ng pagsasaayos ay nalilimitahan ng distansya sa pagitan ng tuktok ng beam mismo at sa ilalim na bahagi ng istante sa itaas — na nangangahulugang sa pagsasanay, ang pitch granularity ay pinakamahalaga sa mga gitnang zone ng isang run, hindi sa itaas o ibaba kung saan nangingibabaw ang mga nakapirming structural constraints.

Ang isang praktikal na isyu na lumalabas sa mga mixed-SKU na warehouse ay ang "half-pitch trap": kapag ang picker ay kailangang mag-imbak ng mga item na 210 mm ang taas ngunit ang mga available na pitch ay tumalon mula 200 mm hanggang 225 mm, ang dagdag na 25 mm ng dead space bawat shelf ay naiipon sa isang 5-tier, 20-bay na sistema sa isang malaking pagkawala ng magagamit na vertical na storage. Ang mga pasilidad na nagsasagawa ng wastong pag-audit sa taas ng SKU bago ang pag-install ng shelving ay regular na nakakamit ng 15–25% na mas mahusay na vertical na paggamit kaysa sa mga gumagamit ng mga default na configuration.

Dinisenyo namin ang aming mga patayong column na may pare-parehong 50 mm na pitch sa mga karaniwang configuration, at ang mga kliyenteng nagtatrabaho kasama ang aming technical team sa pag-customize ng proyekto ay maaaring humiling ng 25 mm na pitch column para sa mixed-height na mga kapaligiran ng imbentaryo — isang detalye na mabilis na nagbabayad para sa sarili nito sa mga siksik na sitwasyon ng storage.

Mga Opsyon sa Surface Treatment at Kanilang Mga Pagkakaiba sa Pagganap sa Tunay na Mundo

Available ang boltless shelving na may ilang mga surface treatment, at ang pagpili ay may direktang implikasyon para sa buhay ng serbisyo, kapasidad ng pagkarga (dahil sa kapal ng coating), at pagiging angkop sa kapaligiran.

Ang isang karaniwang pagkakamali ay ang pagtukoy ng electrogalvanized na istante para sa mga pasilidad na may nakagawiang paghuhugas sa sahig o malapit sa pagkarga ng mga pinto sa pantalan. Ang manipis na layer ng zinc ay mabilis na nababad sa paulit-ulit na pagkakalantad sa kahalumigmigan, at ang nakikitang kalawang ay lumalabas sa loob ng 12–18 buwan — kadalasang nagpapawalang-bisa sa mga claim sa warranty kung hindi sinunod ang mga detalye ng halumigmig. Ang mga karaniwang linya ng produksyon ng Huijian ay naglalagay ng epoxy powder coat sa 60–80 µm bilang baseline, na may mga hot-dip galvanized na opsyon na available para sa mga kliyente sa pagproseso ng pagkain, cold chain, o coastal logistics environment.

Mga Kinakailangan sa Flooring Anchor para sa Freestanding vs. Wall-Tied Boltless Shelving

Pang-industriya na light-duty boltless shelving ay madalas na naka-deploy bilang freestanding na tumatakbo nang walang floor anchoring — na sumusunod sa maraming low-risk na kapaligiran ngunit nagiging pananagutan sa iba. Ang decision matrix ay mas nuanced kaysa sa simpleng pagsuri kung ang seismic zoning ay nangangailangan ng mga anchor.

Kapag Hindi Napag-uusapan ang Pag-angkla

Ang mga shelving na tumatakbo na lampas sa 2.4 m ang taas, o ang mga may taas-sa-lalim na ratio na higit sa 6:1, ay likas na madaling kapitan ng tipping sa ilalim ng sira-sirang pag-load - isang sitwasyong nangyayari sa tuwing ang mga picker ay patuloy na naglo-load ng isang gilid ng bay bago ang isa. Ang pisika dito ay prangka: ang isang 2.4 m ang taas na unit na may 400 mm depth ay may tipping moment na maaaring lampasan ng isang solong 30 kg load na nakalagay sa tuktok na gilid ng istante sa isang gilid.

Mga Pagsasaalang-alang sa Wall-Tie

Ang mga wall ties ay isang karaniwang alternatibo sa floor anchoring kapag ang ibabaw ng sahig ay hindi angkop para sa pagbabarena (hal., mga nakataas na access floor, mga ibabaw na pinahiran ng lamad). Gayunpaman, ang mga kurbatang pader ay epektibo lamang kung ang pader mismo ay sapat sa istruktura. Ang single-skin drywall partition ay hindi wastong anchor point para sa isang load run ng shelving. Ang mga inhinyero na tumutukoy sa mga kurbatang pader ay dapat na i-verify ang pagtatayo ng pader at gumamit ng naaangkop na mga anchor ng cavity o through-bolts kung saan pinapayagan ang stud spacing.

Floor Leveling Feet at ang Kanilang Tungkulin sa Paglilipat ng Pagkarga

Maraming boltless shelving uprights ang may kasamang adjustable leveling feet bilang karaniwang feature. Higit pa sa pag-leveling ng mga hindi pantay na sahig, ang mga paa na ito ay gumaganap ng isang kritikal na papel sa paglilipat ng pagkarga: ipinamahagi nila ang point load ng patayo sa isang mas malaking contact area, na pumipigil sa konsentrasyon ng stress sa malambot o pinahiran na mga ibabaw ng sahig. Para sa shelving sa epoxy-coated warehouse floors, ang pagtukoy sa mga paa na may minimum na base plate area na 50 cm² ay isang praktikal na patnubay upang maiwasan ang pagkasira ng coating sa ilalim ng mabibigat na karga.

Pagsasama ng Accessory: Higit pa sa Basic Shelf Deck

Ang isang well-specified boltless shelving system ay bihirang mga uprights at flat deck lamang. Ang accessory ecosystem ay makabuluhang nagpapalawak ng functional utility at dapat na suriin sa panahon ng paunang bahagi ng detalye sa halip na i-retrofit sa ibang pagkakataon — dahil nag-iiba-iba ang upright slot compatibility sa pagitan ng mga manufacturer at ang paghahalo ng mga brand ay kadalasang lumilikha ng mga isyu sa fitment.

• Mga divider at partition: Ang mga vertical divider na nakalagay sa mga shelf deck ay nagbibigay-daan sa pahalang na pagkakahati ng bay sa mga pick face. Para sa imbakan ng maliliit na bahagi, ito ay mas mahusay sa espasyo kaysa sa paggamit ng hiwalay na mga bin. Suriin kung nakakabit ang divider sa beam o sa deck — mas matatag ang mga divider na nakakabit sa beam ngunit nililimitahan ang repositioning ng deck.
• Wire mesh decking: Isang alternatibo sa solid steel deck, binabawasan ng wire mesh ang akumulasyon ng alikabok, pinapayagang dumaan ang tubig ng sprinkler (mahalaga para sa pagsunod sa pagsugpo sa sunog), at pinapabuti ang visibility ng mga nakaimbak na item. Ang mga rating ng pag-load para sa wire mesh ay karaniwang 10–15% na mas mababa kaysa sa katumbas na solid deck sa parehong gauge.
• Mga may hawak ng label at bin rails: Ang mga channel ng label sa harap na gilid na naka-clip sa beam lip o shelf edge ay nagpapadali sa pag-label ng SKU nang walang adhesive residue. Para sa mga pagpapatakbong lumilipat sa barcode o RFID scanning, i-verify na ang lalim ng may hawak ng label ay tinatanggap ang napiling format ng tag bago ang mass installation.
• Mga row spacer at back connector: Ang mga double-row na configuration gamit ang shared uprights ay nagpapabuti sa kahusayan ng footprint ng humigit-kumulang 30% kumpara sa dalawang independiyenteng single-row na pagtakbo. Ang nakabahaging patayo ay dapat na ma-rate para sa pinagsamang pagkarga ng parehong mga hilera — isang detalye na madalas na napapansin kapag muling ginagamit ang umiiral na istante sa isang double-row na layout.

Sa Huijian, nagbibigay kami ng kumpletong dokumentasyon ng compatibility ng accessory sa aming mga shelving na linya ng produkto, para makapagplano ang mga kliyente ng pinagsama-samang configuration mula sa simula sa halip na tuklasin ang mga limitasyon ng fitment sa panahon ng pag-install.

Mga Pamantayan sa Pagpalihis ng Shelf Deck at Paano Susuriin ang mga Ito

Ang pagpapalihis — ang patayong bow ng isang naka-load na shelf beam o deck panel — ay isa sa mga pinakamahalagang tagapagpahiwatig ng kalidad ng shelving, ngunit ito ay bihirang ilantad sa mga detalye ng produkto. Ang pamantayan ng sanggunian ng industriya para sa katanggap-tanggap na pagpapalihis sa istante ng bodega ay L/180, kung saan ang L ay ang span sa milimetro. Para sa 900 mm span, pinahihintulutan nito ang maximum na midpoint deflection na 5 mm sa ilalim ng full rated load. Para sa isang 1200 mm span, ang parehong ratio ay nagbibigay-daan sa 6.67 mm.

Bakit ito mahalaga? Ang labis na pagpapalihis ay lumilikha ng ilang mga problema sa pag-cascade: mga shelf deck na yumuyuko ng puwersang mga item patungo sa gitna, na lumilikha ng hindi matatag na mga kondisyon ng stacking; sa mga multi-tier system, ang pagpapalihis sa ilalim ng itaas na istante ay maaaring mag-compress ng vertical clearance sa ibaba ng nominal na halaga nito; at ang mga paulit-ulit na paglo-load-unloading cycle sa isang istante na regular na umabot sa limitasyon ng pagpapalihis nito ay nagpapabilis ng pagkapagod ng metal sa mga punto ng koneksyon ng beam-to-upright. Kapag sinusuri ang mga shelving quotes, ang pagtatanong sa mga supplier para sa kanilang nasubok na halaga ng pagpapalihis sa 100% rated load — hindi lang ang rate na load mismo — ay nagpapakita ng higit pa tungkol sa aktwal na kalidad kaysa sa mga paghahambing ng presyo lamang.
