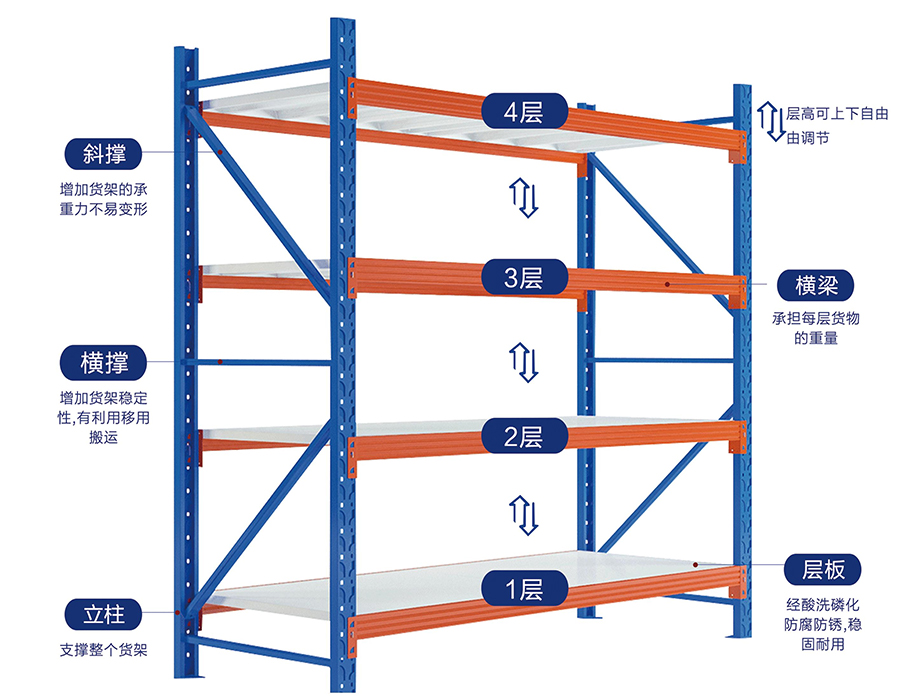

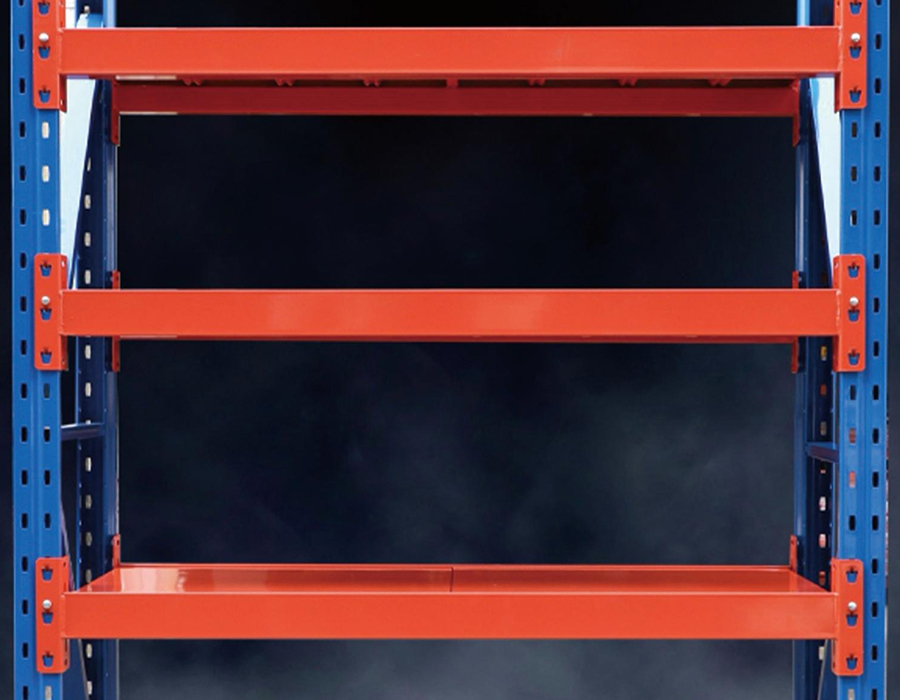

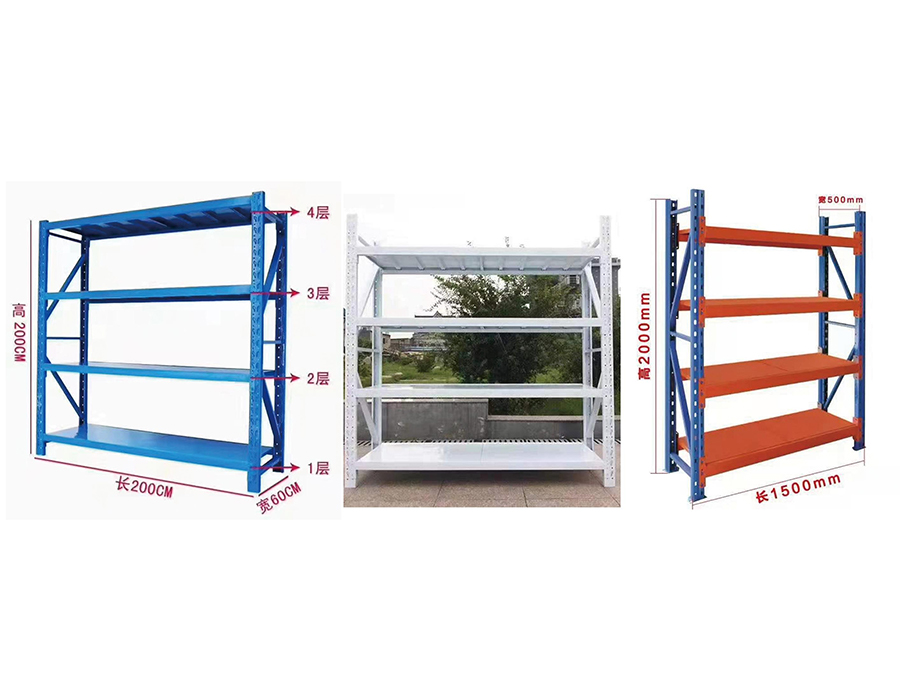

Medium-Duty Boltless Shelving (500-800 kg/layer)

Paano Tinutukoy ng Steel Gauge at Hugis ng Profile ang Medium-Duty Shelving Performance

Medium-duty na boltless na istante sumasakop sa isang structurally demanding middle ground — dapat itong humawak ng per-shelf load na karaniwang mula 200 kg hanggang 500 kg habang nananatiling cost-effective at reconfigureable. Ang dalawang variable na tumutukoy kung ang isang unit ay talagang naghahatid sa mga rating na iyon ay ang base steel gauge at ang cold-rolled profile geometry ng beam. Ang dalawang salik na ito ay nakikipag-ugnayan: ang isang mas makapal na gauge sa isang mababaw na C-profile ay hindi gagana ng isang bahagyang thinner na gauge na nabuo sa isang closed-box o hat-section na profile, dahil ang moment of inertia ng cross-section — hindi raw material weight — ang namamahala sa baluktot na resistensya.

Sa pagsasagawa, ang mga medium-duty na beam ay kadalasang ginagawa sa 1.5 mm, 1.8 mm, o 2.0 mm na cold-rolled na bakal. Ang pagtalon mula 1.5 mm hanggang 2.0 mm ay nagpapataas ng bigat ng beam ng humigit-kumulang 33%, ngunit kapag pinagsama sa isang naka-optimize na profile ng hat-section, ang kapasidad ng pagkarga ay maaaring tumaas ng 50–70% sa katumbas na mga span. Ito ang dahilan kung bakit maaaring magkaiba ang performance ng dalawang shelving unit na may parehong presyo ngunit naiiba ang specced sa field. Sa Huijian, ang aming mga medium-duty na profile ng beam ay ini-engineered sa pamamagitan ng aming in-house na R&D center upang balansehin ang kahusayan ng materyal na may structural na output — isang pagkakaibang makikita kapag inihambing mo ang mga deflection curve sa halip na mga rate lamang ng mga numero ng pagkarga.

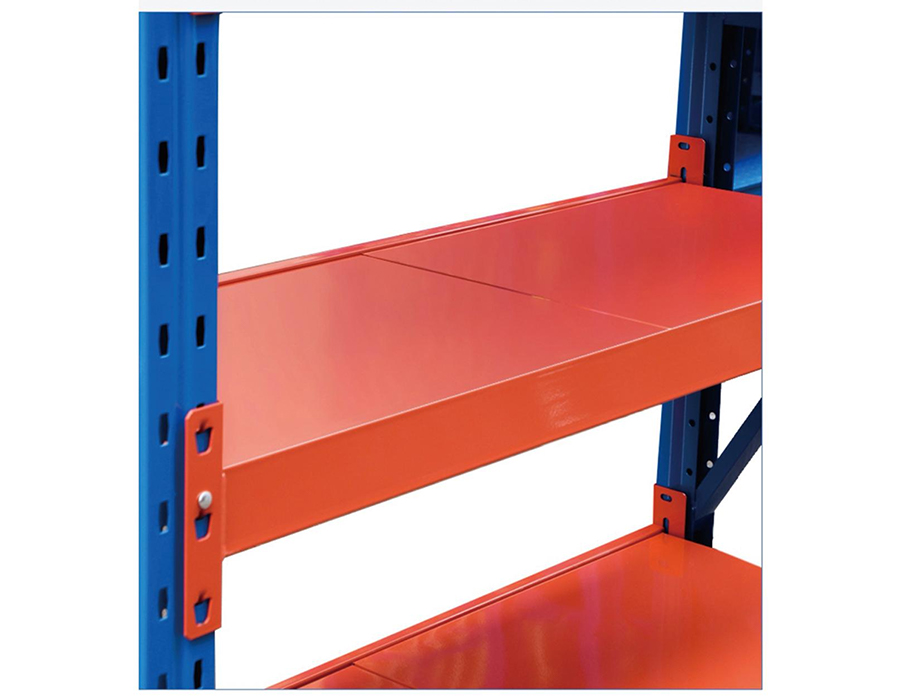

Ang Structural Logic sa Likod ng Patayong Column Perforation Pattern

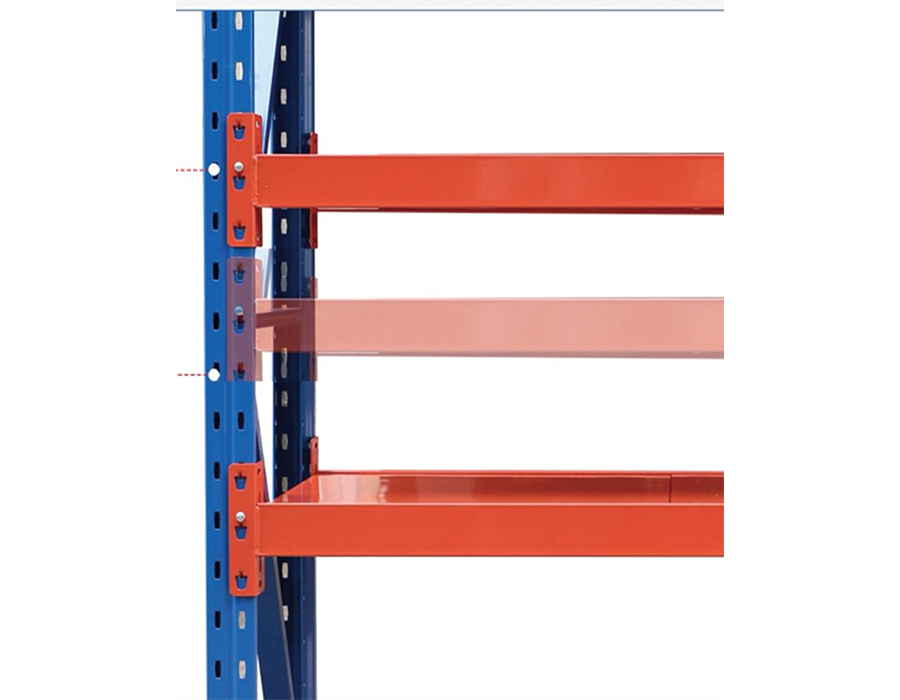

Ang slotted o butas-butas na patayong column ay ang tumutukoy sa elemento ng boltless shelving, ngunit ang mismong pattern ng pagbubutas ay bihirang masuri sa panahon ng pagkuha. Ang mga perforations ng column ay nagsisilbi ng dalawang function nang sabay-sabay: nagbibigay sila ng mga punto ng koneksyon para sa mga konektor ng beam, at binabawasan nila ang net cross-sectional area ng column, na direktang nakakaapekto sa compressive load capacity. Ang dalawang layuning ito ay nasa tensyon — mas maraming butas na butas ang nangangahulugan ng higit na flexibility ngunit mas kaunting lakas ng column.

Dapat na maingat na pamahalaan ng mga medium-duty uprights ang trade-off na ito. Ang isang column na may 50 mm pitch slotting sa buong taas nito ay magkakaroon ng makabuluhang mas mababang net section modulus kaysa sa isa na may 50 mm pitch lamang sa mid-zone at solid steel sa itaas at ibaba kung saan ang pinakamataas na konsentrasyon ng compressive stress. Nagtatampok din ang mataas na kalidad na mga column na medium-duty na mga embossed ribs o longitudinal stiffening folds sa column wall sa pagitan ng perforation row, na nagpapanumbalik ng torsional rigidity na inaalis ng mga slots. Kapag sinusuri ang mga patayong column, hanapin ang mga naninigas na feature na ito sa halip na umasa lamang sa nakasaad na kapal ng gauge.

Mahalaga rin ang hugis ng cross-section ng column. Ang square-tube uprights ay nag-aalok ng balanseng resistensya sa parehong mga pahalang na palakol — kapaki-pakinabang sa mga double-row na configuration kung saan dumarating ang mga lateral load mula sa dalawang direksyon. Ang open-back o C-channel uprights ay nakakatipid sa materyal na gastos ngunit dapat na mas agresibo na naka-braced o back-connect upang maiwasan ang pag-twist sa ilalim ng mga sira-sirang karga. Para sa mga medium-duty na application na may mga shelf load na higit sa 300 kg bawat antas, ang square-tube uprights ay karaniwang ang mas ligtas na detalye.

Mga Rating ng Kapasidad ng Pag-load: Static, Dynamic, at UDL — Ano ang Sinusukat ng Bawat Isa

Ang mga produkto ng medium-duty na shelving ay ibinebenta na may mga rating ng pagkarga na hindi palaging tinutukoy nang pare-pareho sa mga supplier. Ang pag-unawa sa kung ano ang sinusukat ng bawat uri ng rating ay mahalaga para sa tumpak na detalye.

Sa totoong mga sitwasyon sa bodega, ang palagay ng UDL ay halos hindi natutugunan. Ang mga karton na nakasalansan sa isang shelf rest sa kanilang mga base footprint - kadalasang sumasaklaw sa mas mababa sa 60% ng shelf surface - na lumilikha ng concentrated load profile na mas masahol pa kaysa sa hula ng UDL model. Ang isang maaasahang tuntunin ng hinlalaki ay ang paglapat ng 0.7× derating factor sa nakasaad na kapasidad ng UDL kapag ang mga kalakal na iniimbak ay may mga base footprint na mas maliit sa kalahati ng shelf area.

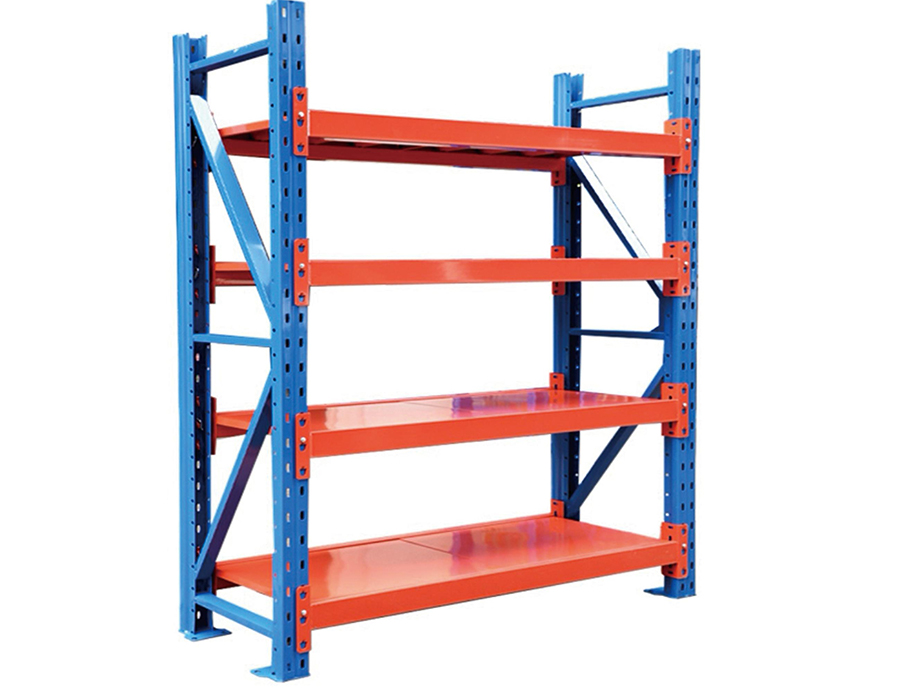

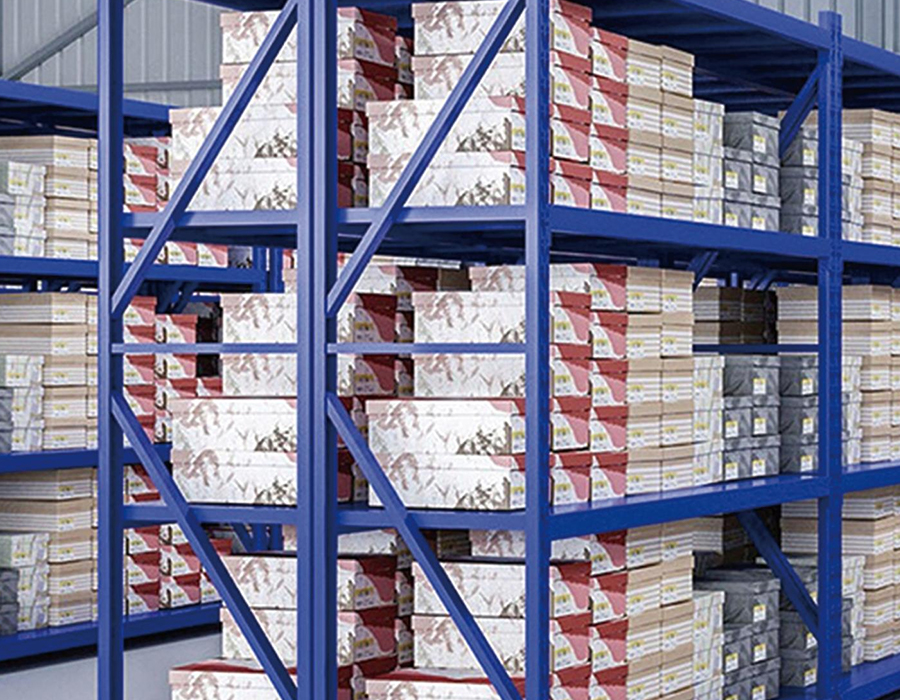

Bracing Configuration at Epekto Nito sa Katatagan ng System sa Taas

Habang tumatakbo ang medium-duty na shelving, tumataas ang taas — partikular na sa itaas ng 2.0 m — ang bracing configuration ay lumilipat mula sa isang feature na kaginhawahan patungo sa isang pangangailangan sa istruktura. Karamihan sa mga boltless shelving system ay umaasa sa diagonal o horizontal back bracing panels upang maiwasan ang racking, na kung saan ay ang tendency ng frame sa parallelogram sa ilalim ng horizontal forces gaya ng lateral shelf loading, aksidenteng epekto, o seismic activity.

Back Panel vs. Cross-Brace Systems

Ang mga back panel — kadalasang wire mesh o butas-butas na bakal na mga sheet na sumasaklaw sa buong likurang mukha ng isang bay — ay nagbibigay ng tuluy-tuloy na bracing at doble bilang backstop upang maiwasan ang mga bagay na maalis sa likuran ng istante. Nagdaragdag sila ng makabuluhang racking resistance dahil kumikilos sila bilang shear diaphragm sa buong taas ng bay. Ang trade-off ay na hinaharangan nila ang rear access at nagdaragdag ng timbang, na mahalaga sa double-sided na mga configuration ng pick. Gumagamit ang mga cross-brace system ng isang pares ng diagonal steel strap na bumubuo ng X-pattern sa likuran. Ang mga ito ay mas magaan, nagbibigay-daan sa likurang pag-access, at mas madaling i-install, ngunit ang kanilang pagiging epektibo ng bracing ay kritikal na nakasalalay sa tamang pag-igting - ang isang malubay na cross-brace ay nagbibigay ng halos walang racking resistance at isang karaniwang depekto sa pag-install sa field.

End-Frame Bracing sa Mahabang Pagtakbo

Sa mga shelving run na lampas sa anim na bay, ang mga intermediate bracing frame ay dapat na ipasok sa bawat ikaapat o ikalimang bay upang maiwasan ang progresibong racking propagation. Kung walang mga intermediate na frame, ang isang lateral force na inilapat sa isang dulo ng isang mahabang run ay maaaring magpadala sa pamamagitan ng beam-to-upright na mga koneksyon at magdulot ng naipon na displacement sa dulong dulo — kahit na ang bawat indibidwal na bay ay mukhang stable nang nakahiwalay. Ito ay isang detalye na tahasang tinutugunan ng aming technical team sa Huijian sa mga rekomendasyon sa layout para sa mga kliyenteng tumutukoy sa mga long run sa high-bay na medium-duty na configuration.

Mga Pagsasaalang-alang sa Pagkakatugma Kapag Naghahalo ng Mga Bahagi ng Shelving sa Mga Henerasyon o Supplier

Ang mga operator ng bodega ay madalas na napapaharap sa desisyon kung magdaragdag ng mga bagong shelving bay sa isang umiiral nang instalasyon mula sa ibang supplier, o upang isama ang mga bahagi na binili sa iba't ibang taon kapag ang isang tagagawa ay nag-update ng linya ng produkto nito. Ang parehong mga sitwasyon ay nagdadala ng mga panganib sa pagiging tugma na hindi pinahahalagahan hanggang sa araw ng pag-install.

• Slot pitch at geometry: Kahit na ang dalawang shelving system ay parehong nag-advertise ng 50 mm pitch uprights, ang aktwal na mga sukat ng slot — lapad, taas, at lalim ng hook engagement — ay nag-iiba ayon sa manufacturer. Ang beam connector na lumilitaw na nakaupo nang tama ay maaaring may 2–3 mm na mas kaunting lalim ng engagement kaysa sa nilalayon, na nagpapababa ng pullout resistance sa ilalim ng uplift forces sa pamamagitan ng hindi proporsyonal na malaking margin.
• Mga sukat ng cross-section ng column: Ang mga square-tube uprights mula sa iba't ibang mga manufacturer ay maaaring magbahagi ng nominal na 60×60 mm o 80×80 mm na pagtatalaga ngunit naiiba sa aktwal na panlabas na dimensyon, kapal ng pader, at radius ng sulok. Nakakaapekto ito kung ang mga nakabahaging row-spacer, cross-braces, at footplate mula sa isang system ay magkasya nang tama sa isa pa.
• Lalim ng beam at kapal ng deck: Kapag naghahalo ng mga beam mula sa iba't ibang system, ang nagreresultang taas ng shelf deck sa ibabaw ay maaaring hindi pare-pareho sa loob ng isang run — na lumilikha ng mga panganib na madapa para sa mga picker at mechanical handling equipment. Nangangahulugan din ito na ang mga accessory tulad ng mga divider at bin rails na idinisenyo para sa isang lalim ng beam ay hindi uupo nang tama sa isa pa.
• Mga pakikipag-ugnayan sa surface coating: Maaaring mangyari ang galvanic corrosion kung saan ang magkakaibang paggamot sa ibabaw ng metal ay nakikipag-ugnayan sa isa't isa sa mga mahalumigmig na kapaligiran. Ang paghahalo ng mga hot-dip galvanized uprights na may powder-coated beam ay karaniwang mababa ang panganib, ngunit ang pagsasama ng mga aluminum accessories na may zinc-coated na bakal sa mga kapaligiran ng salt-air ay nangangailangan ng mga insulating washer o compatible coating.

Ang pinakaligtas na paraan kapag nagpapalawak ng isang umiiral na pag-install ay ang pinagmulan mula sa orihinal na tagagawa at tukuyin ang parehong henerasyon ng produkto. Kung hindi iyon posible, ang isang mekanikal na pagsubok na fit ng mga kinatawan na bahagi bago ang maramihang pag-order ay isang minimal ngunit mahalagang hakbang sa pag-verify.

Pag-optimize ng Bay Width at Depth para sa Pallet-Compatible Medium-Duty Storage

Industrial Medium-Duty Boltless Shelving ay kadalasang ginagamit sa mga hybrid na kapaligiran kung saan ang mga karaniwang pallet o half-pallet ay nakaimbak sa tabi ng mga maluwag na karton. Sa mga kasong ito, ang mga nominal na sukat ng bay ay dapat na maingat na itugma sa mga pamantayan ng pallet footprint upang maiwasan ang nasayang na espasyo o hindi ligtas na mga overhang.

Ang mga karaniwang Euro pallets (1200×800 mm) at GMA pallets (1219×1016 mm) ay may iba't ibang footprint, at ang bay na dimensyon para sa isa ay hindi mahusay na makakatanggap ng isa. Para sa Euro pallet storage sa medium-duty shelving, ang beam span na 1300 mm at shelf depth na 850 mm ay nagbibigay ng 50 mm clearance buffer sa bawat panig — sapat na upang maiwasan ang beam contact sa ilalim ng normal na pagkakalagay ngunit hindi gaanong mapagbigay upang payagan ang makabuluhang paggalaw sa gilid ng papag. Para sa GMA pallets, ang 1400 mm span at 1100 mm depth ay mas naaangkop na minimum.

Ang lalim ng istante ay namamahala din kung ang isang pangalawang hilera ng papag ay maaaring maimbak sa harap-sa-likod na walang nakalaang configuration ng malalim na imbakan. Ang double-depth na pallet storage sa medium-duty na shelving ay nangangailangan ng lalim na 1700 mm o higit pa, na karaniwang nangangailangan ng center support beam upang maiwasan ang mid-span deflection sa mas mababang antas ng shelf kung saan ang pinagsamang pallet load ay maaaring lumampas sa 600 kg. Ang center beam na ito ay nagdaragdag ng gastos ngunit hindi napag-uusapan para sa integridad ng istruktura sa mga load at span na iyon.

Seismic at Impact Resistance: Paano Dapat Suriin ang Medium-Duty Shelving sa Mga Risk Zone

Sa mga rehiyon na may katamtamang aktibidad ng seismic — isang kategorya na kinabibilangan ng malalaking bahagi ng eastern at southern China — ang mga medium-duty na shelving system ay nangangailangan ng pagsusuri na lampas sa karaniwang mga static load rating. Ang mga pwersang seismic ay kumikilos nang pahalang sa mga nilalaman ng istante, at ang mga inertial load na nalilikha ng mabibigat na mga kalakal sa itaas na mga istante ay maaaring lumampas sa lateral resistance ng mga karaniwang boltless connector system sa panahon ng isang ground acceleration event.

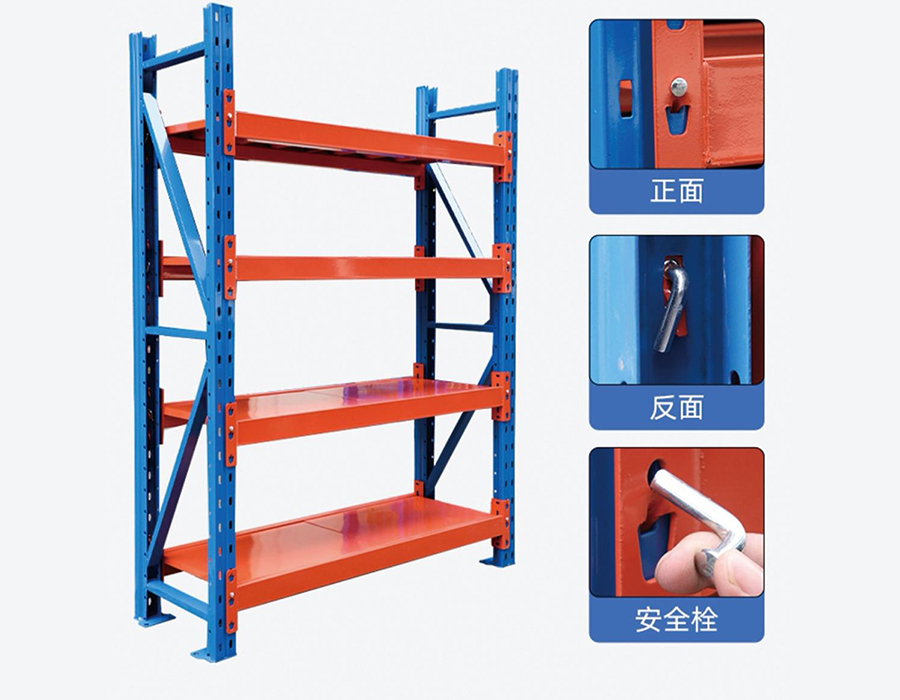

Ang mga pangunahing parameter na susuriin ay ang base shear resistance ng system, na siyang kabuuang pahalang na puwersa na maaaring labanan ng shelving bago lumipat ang frame, at ang lakas ng pullout ng connector sa ilalim ng pinagsamang vertical at lateral loading. Ang mga karaniwang medium-duty na beam connector ay sinusuri sa ilalim ng purong vertical loading na mga kondisyon. Sa ilalim ng pinagsamang paglo-load — na siyang nagdudulot ng seismic o mga senaryo ng epekto — bumababa ang epektibong lalim ng pakikipag-ugnayan at ang connector ay napapailalim sa rotational stress sa hook point. Ang mga system na may pangalawang locking pin o welded clip reinforcement ay mas mahusay na gumaganap sa ilalim ng mga kundisyong ito.

• Pag-angkla sa sahig: Sa mga seismic risk zone, ang lahat ng medium-duty na shelving na higit sa 1.8 m ang taas ay dapat na floor-anchored anuman ang freestanding stability sa ilalim ng static load. Ang pagpapalawak ng anchor bolts sa kongkreto na may pinakamababang diameter ng M10 at 80 mm na lalim ng pagkaka-embed ay mga tipikal na detalye para sa mga medium-duty na installation.
• Pinababang pag-load sa itaas na istante: Ang pag-iimbak ng pinakamabigat na mga produkto sa mas mababang mga istante ay karaniwang kasanayan, ngunit sa mga konteksto ng seismic mayroon itong istrukturang batayan na lampas sa katatagan: ang mas mababang sentro ng grabidad ay direktang binabawasan ang pagbaligtad na sandali sa ilalim ng pahalang na acceleration. Ang isang 20% ​​na pagbawas sa pag-load sa itaas na istante ay maaaring mabawasan ang overturning moment sa pamamagitan ng isang di-proporsyonal na mas malaking margin depende sa frame height-to-depth ratio.
• Mga ugnayan sa pagitan ng hilera: Ang mga double-row na medium-duty run ay dapat na konektado sa mga inter-row tie beam sa tuktok ng frame. Pinipigilan ng mga ito ang dalawang row mula sa pag-racking nang hiwalay sa magkasalungat na direksyon — isang failure mode na tinatawag na "scissor racking" - na maaaring magdulot ng pagbagsak ng frame kahit na ang bawat indibidwal na row ay nakaligtas sa lateral force nang nakapag-iisa.

Isinasama namin ang mga pagsasaalang-alang sa pagganap ng seismic sa aming mga detalye ng produkto sa medium-duty, at hinihikayat ang mga kliyente sa mga zone na may mas mataas na peligro na kumonsulta sa aming team ng engineering sa maagang bahagi ng yugto ng pagpaplano ng proyekto upang matiyak na ang mga naaangkop na rekomendasyon sa pagsasaayos ay binuo sa layout mula sa simula.
